उच्च/कम भोल्टेज पूर्वनिर्मित सबस्टेशन

डेयान इलेक्ट्रिक औद्योगिक विद्युतीय उपकरणहरूमा समृद्ध उत्पादन अनुभवको साथ एक पेशेवर आपूर्तिकर्ता हो। उच्च/कम भोल्टेज पूर्वनिर्मित सबस्टेशन 12kV देखि 400V पावर वितरणको लागि कम्प्याक्ट, पूर्ण रूपमा संलग्न, र टाइप-परीक्षण समाधान हो। यो "प्लग-एन्ड-प्ले" इकाईले ट्रान्सफर्मर, HV/LV स्विचगियर, र नियन्त्रण प्रणालीहरूलाई एकल, बलियो, र मौसम प्रतिरोधी घेरामा एकीकृत गर्दछ। यसले भरपर्दो ऊर्जा आपूर्ति सुनिश्चित गर्दछ, सुरक्षा बढाउँछ, र सहरी, औद्योगिक र व्यावसायिक अनुप्रयोगहरूमा द्रुत तैनातीको लागि आदर्श हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उच्च/कम भोल्टेज पूर्वनिर्मित सबस्टेशन शहरी ग्रिड स्तरवृद्धि, आवासीय समुदायहरू, अग्लो भवनहरू, औद्योगिक र खानी सुविधाहरू, होटलहरू, सपिङ मलहरू, एयरपोर्टहरू, रेलमार्गहरू, तेल क्षेत्रहरू, डकहरू, राजमार्गहरू, र दुवै भित्री र बाहिरी अनुप्रयोगहरूको लागि अस्थायी पावर सुविधाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

उच्च/कम भोल्टेज प्रिफेब्रिकेटेड सबस्टेशन मध्यम भोल्टेज (जस्तै, 12kV वा 40.5kV) लाई कम भोल्टेज (400V) मा रूपान्तरण गर्नको लागि पूर्ण रूपमा एकीकृत, कम्प्याक्ट समाधान हो। यो "प्लग-एन्ड-प्ले" इकाईले ट्रान्सफर्मरहरू, HV/LV स्विचगियरहरू, र नियन्त्रण प्रणालीहरूलाई बलियो, मौसम प्रतिरोधी घेरामा संयोजन गर्दछ। यसले भरपर्दो बिजुली वितरण सुनिश्चित गर्दछ, न्यूनतम सिभिल कार्यको साथ साइटमा द्रुत तैनाती सक्षम गर्दछ, र शहरी, औद्योगिक र नवीकरणीय ऊर्जा अनुप्रयोगहरूको लागि आदर्श हो।

उत्पादन प्यारामिटर (विशिष्टता)

● स्विच प्राविधिक विवरणहरू लोड गर्नुहोस्

क्रम संख्या	नाम	एकाइ	FKN12-12 लोड स्विच	FZN25-12 भ्याकुम लोड स्विच
1	मूल्याङ्कन भोल्टेज	kV	10
2	अधिकतम परिचालन भोल्टेज	kV	12
3	मूल्याङ्कन गरिएको आवृत्ति	Hz	50
4	मूल्याङ्कन गरिएको वर्तमान	A	630
5	रेटेड ब्रेकिङ लोड वर्तमान	A	630
6	थर्मल स्थिरता वर्तमान (RMS)	kA/S	२०/२	२०/४
7	गतिशील स्थिरता वर्तमान	kA	50	50
8	सर्ट-सर्किट क्लोजिंग वर्तमान (चरम)	KA	50	50
9	पूर्ण लोड ब्रेकिङ चक्र	दोस्रो	20	10000
10	यान्त्रिक जीवन	दोस्रो	2000	10000
11	१ मिनेट पावर फ्रिक्वेन्सी विदस्ट्यान्ड भोल्टेज (फेज-टू-फेज र फेज-टू-ग्राउन्ड)	kV	42	42
12	लाइटनिङ आवेग भोल्टेज (सापेक्ष र जमीनमा)	kV	75	75

● उच्च भोल्टेज फ्यूजहरूका लागि प्राविधिक विवरणहरू

क्रम संख्या		मूल्याङ्कन भोल्टेज (kV)	ब्रेकिङ करेन्ट (A)	ब्रेकिङ करेन्ट (KA)	फ्यूज रेटिंग (ए)
यूके मोडेल	घरेलु मोडेल	मूल्याङ्कन भोल्टेज (kV)	ब्रेकिङ करेन्ट (A)	ब्रेकिङ करेन्ट (KA)	फ्यूज रेटिंग (ए)
SDL※J		12	40	31.5	6.3 10 16 20 25 31.5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*नोट: स्ट्राइकर स्थापित छ कि छैन भनेर निर्धारण गरिन्छ। N ले कुनै स्ट्राइकरलाई जनाउँछ, A ले स्ट्राइकर उपस्थितलाई जनाउँछ।

क्रम संख्या	ट्रिप यन्त्र प्रकार	यात्रा इकाई A को मूल्याङ्कन गरिएको वर्तमान	ब्रेकिङ क्षमता kA (AC 380V)
DW15-630		३१५,४००,६३०	40
DW15-1000		630,800,1000	50
DW15-1600	थर्मल-विद्युत चुम्बकीय वा इलेक्ट्रोनिक	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	६५(८०)
CW1-3200	बौद्धिक	2000,2500,3200	100

उत्पादन सुविधा र आवेदन

कम्प्याक्ट, एकीकृत "प्लग-एन्ड-प्ले" डिजाइन

बलियो र मौसम प्रतिरोधी घेरा

उच्च सुरक्षा र विश्वसनीयता

उत्कृष्ट ट्रान्सफर्मर प्रदर्शन

लचिलो कन्फिगरेसन र सजिलो मर्मतसम्भार

आवेदन साइटहरू

◇ कम्प्याक्ट माध्यमिक सबस्टेशनहरू

◇ साना औद्योगिक र खानी उद्यमहरू

◇ पवन उर्जा प्लान्टहरू

◇ होटल, सपिङ मल, कार्यालय भवन, व्यापारिक केन्द्र, आदि।

◇ C- लोड स्विच एकाइ

◇ D- प्रत्यक्ष केबल जडान एकाइ

◇ De- ग्राउन्डिङ स्विचको साथ प्रत्यक्ष केबल जडान एकाइ

◇ F- लोड स्विच-फ्यूज संयोजन एकाइ

◇ V- भ्याकुम सर्किट ब्रेकर इकाई

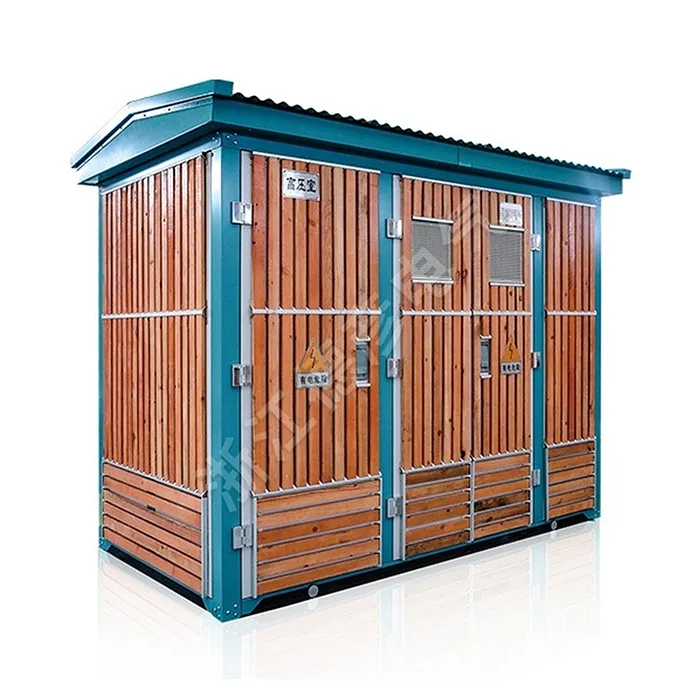

High/Low Voltage Prefabricated Substation
