उच्च भोल्टेज केबल शाखा बक्स (आउटडोर स्विचिङ स्टेशन)

Deyan इलेक्ट्रिक एकीकृत R&D, उत्पादन र सेवा संग एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता हो। उच्च भोल्टेज केबल शाखा बक्स （आउटडोर स्विचिङ स्टेशन） 6-35kV वितरण नेटवर्कहरूको लागि एक कम्प्याक्ट, मौसम प्रतिरोधी आउटडोर स्विचिङ स्टेशन हो। यसले पूर्ण रूपमा इन्सुलेटेड प्लग-इन कनेक्टरहरू मार्फत सुरक्षित केबल शाखा, जडान र अलगाव सक्षम बनाउँछ, दृश्य विच्छेद बिन्दुहरू र भरपर्दो ग्राउन्डिङको सुविधा दिन्छ। यो स्पेस-बचत समाधानले ग्रिड विस्तार र मर्मतसम्भारलाई सरल बनाउँछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उच्च भोल्टेज केबल शाखा बक्स （आउटडोर स्विचिङ स्टेशन） 6-35kV वितरण नेटवर्कहरूको लागि एक कम्प्याक्ट, मौसम प्रतिरोधी आउटडोर स्विचिङ स्टेशन हो जुन अन्तर्राष्ट्रिय स्तरका प्रविधिहरू समावेश गर्ने उन्नत ग्यास-इन्सुलेटेड आउटडोर रिङ मुख्य इकाई हो। उच्च-भोल्टेज केबल शाखा बक्सहरू 12/24kV वितरण नेटवर्कहरूको लागि डिजाइन गरिएको छ, यसले पूर्ण रूपमा सिल गरिएको SF6 इन्सुलेशन, मोड्युलर निर्माण, र कठोर वातावरणको लागि उपयुक्त मर्मत-रहित सञ्चालन सुविधा दिन्छ। विस्तारयोग्य स्वचालन कार्यहरूलाई समर्थन गर्दै, यसले ग्रिड इन्टेलिजेन्सलाई सुविधा दिँदै औद्योगिक पार्क, शहरी क्षेत्रहरू र व्यावसायिक केन्द्रहरूमा भरपर्दो शक्ति वितरण सक्षम गर्दछ।

उत्पादन प्यारामिटर (विशिष्टता)

परियोजनाको नाम			एकाइ	लोड स्विच
परियोजनाको नाम			एकाइ	C-लोड स्विचिङ एकाइ	F-संयोजन विद्युतीय एकाइ	V- सर्किट ब्रेकर एकाइ
मूल्याङ्कन भोल्टेज			kv	१२/२४	१२/२४	१२/२४
मूल्याङ्कन गरिएको आवृत्ति			Hz	50	50	50
मूल्याङ्कन गरिएको वर्तमान			A	630	125	630
मूल्याङ्कन गरिएको स्थानान्तरण वर्तमान			A		1750
मूल्याङ्कन इन्सुलेशन स्तर	१ मिनेट पावर फ्रिक्वेन्सी विदस्ट्यान्ड भोल्टेज (फेज-टु-ग्राउन्ड)	वैकल्पिक रूपमा, प्रतिपक्षमा	KV		४२/६५
		ब्रेकहरू बीच	KV		४८/७९
	बिजुली आवेग भोल्टेज	वैकल्पिक रूपमा, प्रतिपक्षमा	KV		७५/१२५
	बिजुली आवेग भोल्टेज		KV		८५/१४५
मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान			kV	20	315	20
मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान			KA	50	80	50
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (ग्राउन्डिङ स्विच)			KA	50		50
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध		मुख्य सर्किट	kA	20	20	20
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध		ग्राउन्डिङ स्विच	KA	20	20	20
मूल्याङ्कन गरिएको छोटो-समय अवधि		मुख्य सर्किट	S	4		4
मूल्याङ्कन गरिएको छोटो-समय अवधि		ग्राउन्डिङ स्विच	S	4	4	4
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध		मुख्य सर्किट	KA	50		50
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध		ग्राउन्डिङ स्विच	KA	50	50	50
आन्तरिक चाप परीक्षण (आन्तरिक दहन चाप परीक्षण)			A	630	20kA/0.5s	630
मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान			A	630	फ्यूज द्वारा सीमित	630
मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान			A	10	फ्यूज द्वारा सीमित	25
मूल्याङ्कन गरिएको केबल चार्जिङ र ब्रेकिङ वर्तमान			दोस्रो	5000	17.4	3000
यान्त्रिक जीवन		लोड/डिस्कनेक्ट स्विच	दोस्रो	3000	5000	3000
		ग्राउन्डिङ स्विच	दोस्रो		3000	10000
		भ्याकुम सर्किट ब्रेकर	Mpa
SF6 ग्यासको चाप (20 डिग्री सेल्सियसमा निरपेक्ष दबाव)					0.035
वार्षिक लाइटनिङ स्ट्राइक दर					≤0.025% वार्षिक
एयर चेम्बर र फ्यूज ट्यूब को लागी सुरक्षा मूल्याङ्कन					IP67
संलग्न र आवास संरक्षण मूल्याङ्कन					IP4X

उत्पादन सुविधा र आवेदन

कम्प्याक्ट आउटडोर डिजाइन

पूर्ण पर्यावरण संरक्षण

उन्नत ग्यास इन्सुलेशन प्रविधि

लचिलो मोड्युलर कन्फिगरेसन

मर्मत-मुक्त सञ्चालन

आवेदन साइटहरू

◇ कम्प्याक्ट माध्यमिक सबस्टेशनहरू

◇ साना औद्योगिक र खानी उद्यमहरू

◇ पवन उर्जा प्लान्टहरू

◇ होटल, सपिङ मल, कार्यालय भवन, व्यापारिक केन्द्र, आदि।

◇ C- लोड स्विच एकाइ

◇ D- प्रत्यक्ष केबल जडान एकाइ

◇ De- ग्राउन्डिङ स्विचको साथ प्रत्यक्ष केबल जडान एकाइ

◇ F- लोड स्विच-फ्यूज संयोजन एकाइ

◇ V- भ्याकुम सर्किट ब्रेकर इकाई

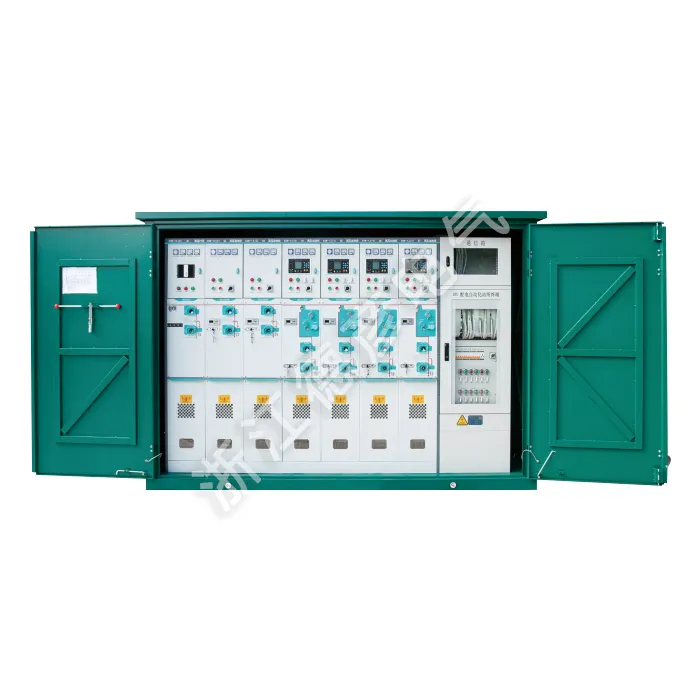

High Voltage Cable Branch Box (Outdoor Switching Station)
