किन स्विचगियर आधुनिक पावर प्रणालीहरूमा कुञ्जी नोड हो?

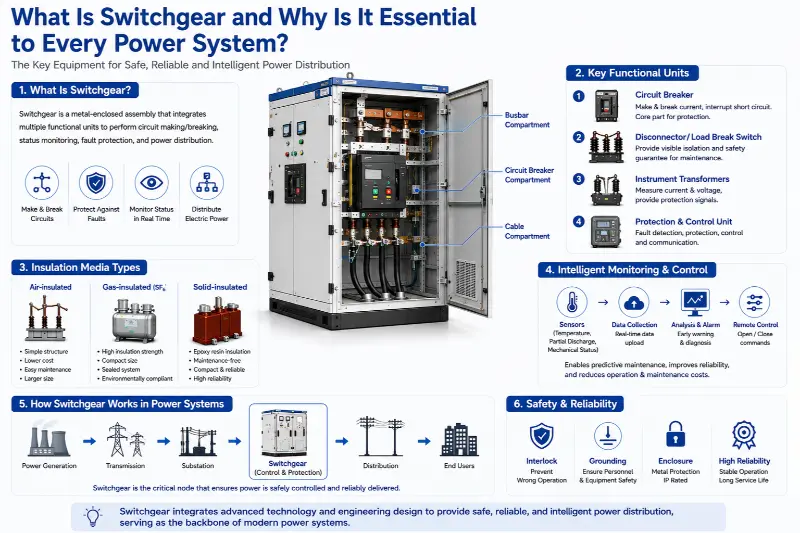

विद्युतीय प्रणालीमा, दविद्युत ऊर्जा को प्रसारणपावर प्लान्टहरूबाट अन्तिम प्रयोगकर्ताहरू सम्म जटिल नियन्त्रण, वितरण, र सुरक्षा चरणहरूको श्रृंखला समावेश गर्दछ। यो प्रक्रियाले केबल जोड्ने तारहरू भन्दा धेरै बढी समावेश गर्दछ; यो एक परिष्कृत, उपकरणको समन्वित एरेमा निर्भर गर्दछ। स्विचगियर, पावर नेटवर्कमा एक महत्वपूर्ण नोडको रूपमा सेवा गर्दै, "स्विचिङ" को साधारण अवधारणा भन्दा राम्रोसँग विस्तार गर्ने कार्यहरू गर्दछ। अनिवार्य रूपमा, यो धेरै कार्यात्मक एकाइहरू एकीकृत गर्ने धातु-संलग्न असेंबली हो, जसलाई मुख्य कार्यहरू जस्तै सर्किट बनाउने र ब्रेक गर्ने, स्थिति अनुगमन, त्रुटि संरक्षण, र शक्ति वितरणको जिम्मेवारी दिइएको छ। आधुनिक पावर प्रणालीहरूले सुरक्षित, भरपर्दो र लचिलो बिजुली आपूर्ति कसरी प्राप्त गर्छ भन्ने कुरा बुझ्नको लागि स्विचगियर बुझ्ने कुञ्जी हो।

स्विचगियरको मुख्य मान यसको "पृथक" र "नियन्त्रण" को भौतिक कार्यान्वयनमा निहित छ। पावर प्रणालीहरूले नियमित पावर ट्रान्समिशन र आउटेजहरू, उपकरण मर्मतका क्रममा सुरक्षित अलगाव, र त्रुटिहरूको समयमा द्रुत विच्छेदन सहित विभिन्न अपरेटिङ अवस्थाहरू ह्यान्डल गर्नुपर्छ। मेकानिकल संयोजन र यसको आन्तरिक कार्यात्मक एकाइहरूको विद्युतीय इन्टरलकिङ मार्फत, स्विचगियरले यी कार्यहरूलाई मानकीकरण र सुरक्षित गर्दछ। यसको धातुको घेराले बलियो सुरक्षात्मक बाधा प्रदान गर्दछ, शारीरिक रूपमा बाह्य वातावरण र कर्मचारीहरूबाट प्रत्यक्ष घटकहरू अलग गर्दछ। आन्तरिक रूपमा, विभाजनहरूले इकाईलाई स्वतन्त्र कम्पार्टमेन्टहरूमा विभाजन गर्दछ - जस्तै बसबार च्याम्बर, सर्किट ब्रेकर चेम्बर, र केबल च्याम्बर। यो डिजाइनले एउटा कम्पार्टमेन्टमा गल्ती भएमा, यसको प्रभाव स्थानीयकृत रहन्छ, घटनालाई बढ्नबाट रोक्छ भन्ने कुरा सुनिश्चित गर्दछ। यो मोड्युलर, कम्पार्टमेन्टलाइज्ड डिजाइन दर्शनले कसरी स्विचगियरले समग्र प्रणाली स्थिरता सुनिश्चित गर्छ भन्ने आधार बनाउँछ।

कार्यात्मक संरचनाको सन्दर्भमा, एक सामान्य स्विचगियर एकाइ उपकरणको एक टुक्रा मात्र होइन तर एक लघु प्रणाली हो। यसले कन्सर्टमा काम गर्ने धेरै प्रमुख कार्यात्मक एकाइहरू समावेश गर्दछ:

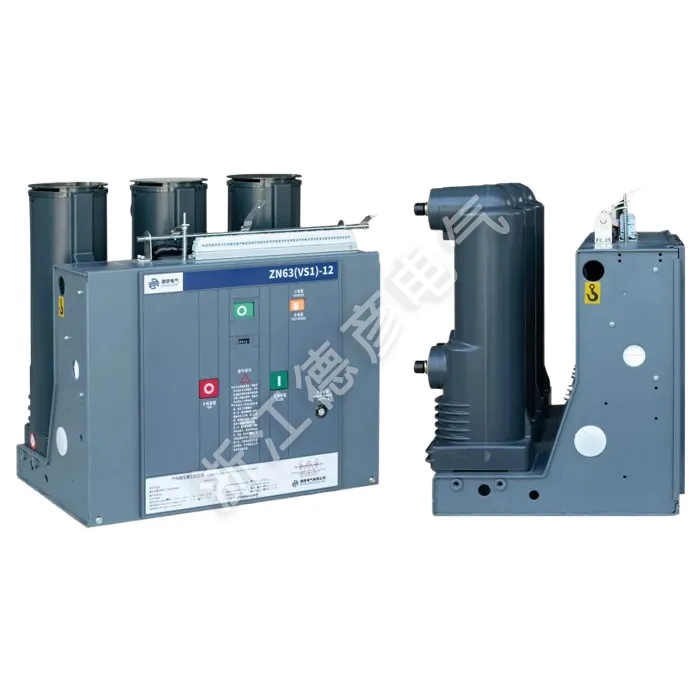

1. मुख्य सर्किट बनाउने र तोड्ने एकाइ: यहाँ मुख्य घटक सर्किट ब्रेकर हो। यो सामान्य लोड अवस्थाहरूमा सर्किटहरू बनाउन र तोड्न सक्षम छ; अझ महत्त्वपूर्ण कुरा, सर्ट सर्किट वा गम्भीर ओभरलोडको घटनामा, यसको आन्तरिक ट्रिपिङ मेकानिजमले यसलाई मिलिसेकेन्ड भित्र स्वचालित रूपमा ट्रिप गर्न अनुमति दिन्छ, गल्ती प्रवाहमा बाधा पुर्‍याउँछ। यसको ब्रेकिङ क्षमताले स्विचगियरले ह्यान्डल गर्न सक्ने सर्ट-सर्किट गल्तीहरूको परिमाण प्रत्यक्ष रूपमा निर्धारण गर्दछ।

2. सुरक्षा अलगाव र दृश्यात्मक ब्रेक एकाइ: यो प्रकार्य मुख्य रूपमा विच्छेदनकर्ताहरू (आइसोलेटरहरू) वा लोड-ब्रेक स्विचहरूद्वारा गरिन्छ। विच्छेदनकर्ताहरू सर्किट ब्रेकर खोलिसकेपछि एक स्पष्ट, भरपर्दो एयर-इन्सुलेटेड ग्याप सिर्जना गर्न प्रयोग गरिन्छ, उपकरण मर्मतका लागि दृश्य सुरक्षा आश्वासन प्रदान गर्दछ। लोड-ब्रेक स्विचहरू निम्नानुसार वर्गीकृत गर्न सकिन्छ: 1. एयर-इन्सुलेट: यसले वायुमण्डलीय चापमा हावालाई प्राथमिक इन्सुलेट माध्यमको रूपमा प्रयोग गर्दछ। फाइदाहरूमा सीधा संरचना, कम लागत, र मर्मतसम्भारको सहजता समावेश छ। बेफाइदाहरूमा भारी उपकरण आकार समावेश छ; किनभने हावामा तुलनात्मक रूपमा कम डाइलेक्ट्रिक शक्ति हुन्छ, सुरक्षा सुनिश्चित गर्न ठूलो विद्युतीय क्लियरेन्स आवश्यक हुन्छ। आन्तरिक कम्पोनेन्टहरू वातावरणीय कारकहरू जस्तै आर्द्रता र धुलोको लागि पनि संवेदनशील हुन्छन्।

3. ग्यास इन्सुलेटेड: सल्फर हेक्साफ्लोराइड (SF6) ग्यास सामान्यतया इन्सुलेट र चाप-निभाउने माध्यमको रूपमा प्रयोग गरिन्छ। SF6 ग्यासले उत्कृष्ट इन्सुलेशन र आर्क-वेन्चिङ क्षमताहरू प्रदान गर्दछ, जसले यस प्रविधिको प्रयोग गर्ने स्विचगियरलाई सानो फुटप्रिन्टसँग उच्च कम्प्याक्ट हुन अनुमति दिन्छ, जबकि बाह्य वातावरणीय हस्तक्षेपबाट प्रतिरक्षा रहन्छ। यद्यपि, प्रविधि ग्यास सील गर्ने प्रविधिहरूमा धेरै निर्भर गर्दछ; यसबाहेक, SF6 एक शक्तिशाली हरितगृह ग्यास हो, र यसको रिकभरी र डिस्पोजल कडा वातावरणीय नियमहरूको अधीनमा छ।

4. ठोस-इन्सुलेट: ठोस सामग्रीहरू, जस्तै इपोक्सी राल, प्राथमिक सर्किट कम्पोनेन्टहरू (जस्तै, सर्किट ब्रेकरहरू, विच्छेदकहरू) एकल, एकीकृत मोड्युलमा कास्ट गर्न वा इन्क्याप्सुलेट गर्न प्रयोग गरिन्छ। यो टेक्नोलोजीले बाह्य वातावरणको प्रभावलाई पूर्ण रूपमा हटाउँछ र मर्मत-रहित सञ्चालनलाई सक्षम बनाउँछ, उपकरणको आकार हावा-इन्सुलेट र ग्यास-इन्सुलेटेड प्रकारहरूको बीचमा पर्छ। चुनौती सामग्री प्रशोधन र गर्मी अपव्यय डिजाइनको लागि अत्यन्त उच्च आवश्यकताहरूमा निहित छ।

आधुनिक स्विचगियर डिजाइनले राज्य अवलोकन योग्यता र बुद्धिमानी अपरेशन र मर्मतसम्भारलाई जोड दिन्छ। परम्परागत आवधिक मर्मतसम्भार मोडेलहरू अवस्था-आधारित भविष्यवाणी मर्मतसम्भार तिर सर्दै छन्। यो क्याबिनेट भित्र स्थापित विभिन्न सेन्सरहरूमा निर्भर गर्दछ: तापमान सेन्सरहरूले सम्पर्कहरू र बसबार जडान बिन्दुहरूमा तातो उत्पादन निगरानी गर्दछ; आंशिक डिस्चार्ज सेन्सरहरूले प्रारम्भिक चरणको आन्तरिक इन्सुलेशन दोषहरू पत्ता लगाउँछन्; र मेकानिकल विशेषता सेन्सरहरूले सर्किट ब्रेकरहरूको खोल्ने र बन्द हुने गति र समय रेकर्ड गर्दछ। सङ्कलन गरिएको डाटा ब्याकइन्ड प्रणालीमा अपलोड गरिन्छ जहाँ ठूला डाटा विश्लेषणले सम्भावित त्रुटिहरूको प्रारम्भिक चेतावनीहरू प्रदान गर्दछ, लक्षित मर्मतसम्भार सक्षम पार्दै; यसले महत्त्वपूर्ण रूपमा विद्युत आपूर्ति विश्वसनीयता बढाउँछ र सञ्चालन र मर्मत लागत घटाउँछ।

स्विचगियर अलगावमा काम गर्दैन; यसको माध्यमिक नियन्त्रण प्रणालीले आधुनिक स्मार्ट ग्रिडहरूमा एकीकरणको लागि न्यूरल इन्टरफेसको रूपमा कार्य गर्दछ। मानक संचार प्रोटोकलहरू मार्फत, सुरक्षा, मापन, र स्थिति सम्बन्धी डेटा सबस्टेशन स्वचालन प्रणाली वा उच्च-स्तर प्रेषण केन्द्रहरूमा पठाउन सकिन्छ। यसले रिमोट खोल्ने र बन्द गर्ने कार्यहरू कार्यान्वयन गर्न रिमोट कन्ट्रोल आदेशहरू पनि प्राप्त गर्न सक्छ। द्विदिशात्मक जानकारी आदानप्रदानको लागि यो क्षमताले ग्रिड डिस्प्याचरहरूलाई नेटवर्कको किनाराको परिचालन स्थितिलाई वास्तविक समयमा निगरानी गर्न सक्षम बनाउँछ र द्रुत गल्ती अलगाव र शक्ति पुनर्स्थापनालाई सुविधा दिन्छ - आत्म-निको ग्रिड निर्माणमा आधारभूत तत्वहरू।

स्थापना र दीर्घकालीन सञ्चालनको सन्दर्भमा, स्विचगियरको प्रदर्शन धेरै कारकहरूद्वारा प्रभावित हुन्छ। स्थापना फाउन्डेसनको स्तर, बसबार जडानहरूको टाइटनिङ टर्क, र ग्राउन्डिङ नेटवर्कको विश्वसनीयता प्रारम्भिक अवस्थाहरूको रूपमा सेवा गर्दछ जसले यसको जीवनकाल प्रदर्शन निर्धारण गर्दछ। सञ्चालनको क्रममा, आन्तरिक घटकहरूले विद्युतीय र मेकानिकल पहिरनहरू जम्मा गर्छन्; थर्मल विस्तार/संकुचन वा विद्युत चुम्बकीय बलहरूका कारण जडानहरू ढिलो हुन सक्छ, जसले अत्यधिक तातो हुन सक्छ; र इन्सुलेशन सामग्रीहरू समयसँगै क्रमशः बुढ्यौली हुँदै जान्छन्। सबैभन्दा उन्नत उपकरणलाई पनि यसको अवस्थामा परिवर्तनहरू ट्र्याक गर्न व्यावसायिक निरीक्षण, तापक्रम निगरानी, ​​र आंशिक डिस्चार्ज परीक्षण आवश्यक पर्दछ।

पावर प्रणालीमा एक महत्वपूर्ण नोडको रूपमा, स्विचगियरले उच्च एकीकरण, कार्यात्मक विशेषज्ञता, र सुरक्षा रिडन्डन्सीमा ध्यान केन्द्रित गर्ने डिजाइन दर्शनलाई मूर्त रूप दिन्छ। यसको असह्य बाह्य मेटल क्ल्याडिङदेखि यसको जटिल आन्तरिक विद्युतीय तर्कसम्म, र आधारभूत भौतिक अलगाव सिद्धान्तहरूबाट अत्याधुनिक स्मार्ट सेन्सिङ टेक्नोलोजीहरूसम्म, प्रत्येक विवरणले मुख्य उद्देश्य पूरा गर्दछ: जटिल शक्ति प्रवाहको बीचमा विश्वसनीय नियन्त्रण बिन्दुहरू र सुरक्षा अवरोधहरू स्थापना गर्ने। स्विचगियरको गहिरो बुझाइले निरन्तर, स्थिर बिजुली आपूर्तिलाई सामान्य रूपमा लिन सकिँदैन भनेर प्रकट गर्छ; बरु, यो कठोर इन्जिनियरिङ डिजाइन र त्यस्ता महत्वपूर्ण उपकरणहरूको अनगिन्ती टुक्राहरू पछि चलिरहेको प्राविधिक विकासमा निर्भर गर्दछ। मूल्याङ्कन गरिएको वर्तमानमा सर्किटहरू बनाउन र तोड्न सक्षम र विशिष्ट सर्ट-सर्किट निर्माण करेन्टहरूको सामना गर्न सक्षम, यी एकाइहरू प्रायः विशिष्ट अनुप्रयोगहरूको लागि फ्यूजहरूसँग जोडिएका हुन्छन्। तिनीहरू र सर्किट ब्रेकरहरू बीचको मेकानिकल वा विद्युतीय इन्टरलकहरू परिचालन त्रुटिहरू रोक्नको लागि महत्त्वपूर्ण छन्।
