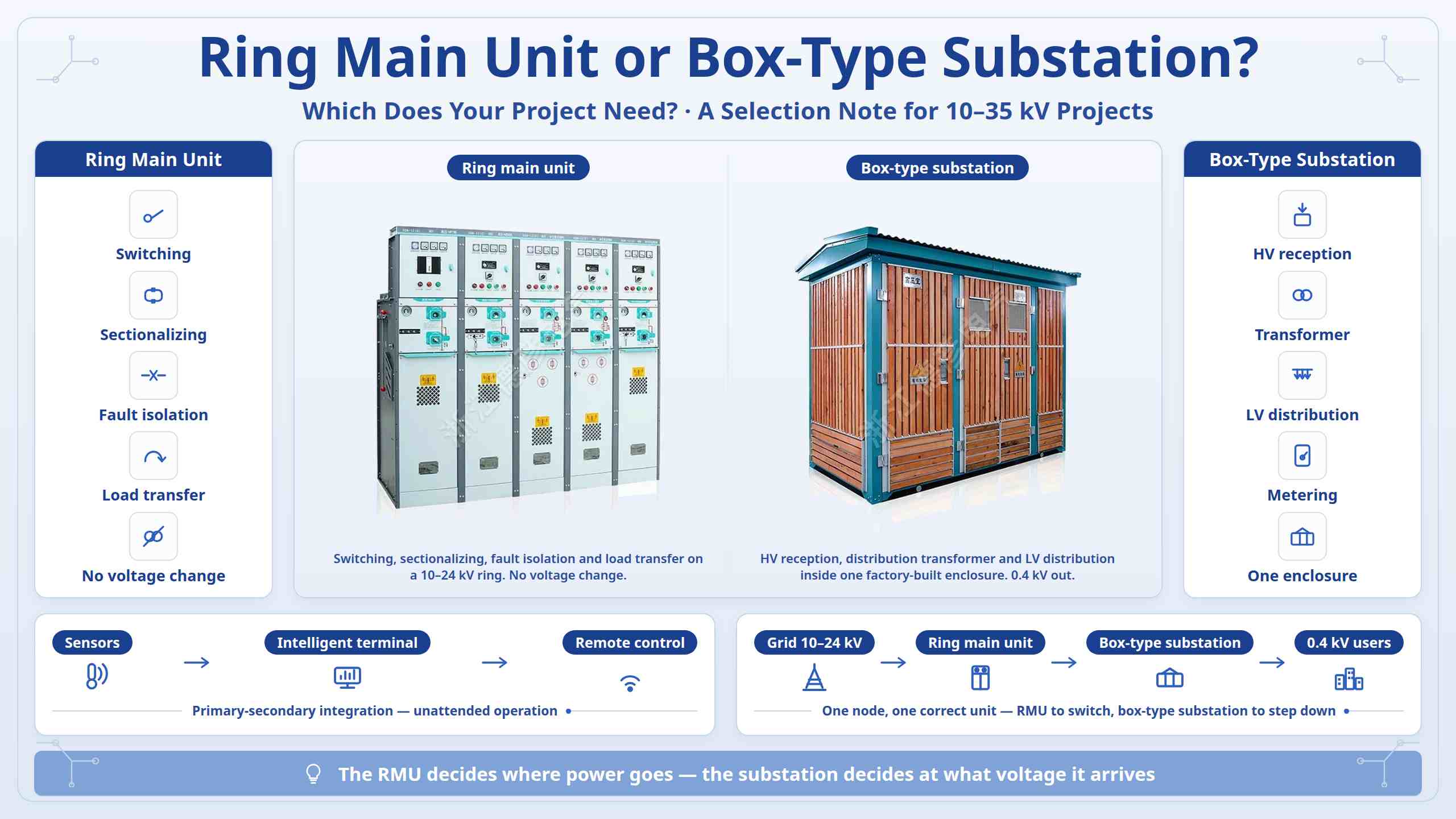

रिंग मेन युनिट वा बक्स-प्रकार सबस्टेशन: तपाईंको परियोजनालाई कुन चाहिन्छ?

10-35kV वितरण परियोजनाहरूमा, रिंग मेन युनिट (RMU) र बक्स-प्रकार सबस्टेशनहरू एउटै डिजाइन समीक्षामा बारम्बार उल्लेख गरिएको छ। किनभने दुवै कम्प्याक्ट छन् र दुवै कारखाना-निर्मित छन्, तिनीहरू कहिलेकाहीं प्रतिस्पर्धी विकल्पहरूको रूपमा व्यवहार गरिन्छ। तिनीहरू छैनन्। निर्णय तपाईले योजना गरिरहनुभएको नोडको बारेमा एउटा प्रश्नमा आउँछ: के यो बिन्दुले भोल्टेज डाउन र कम-भोल्टेज पावर वितरण गर्न आवश्यक छ, वा यसलाई केवल स्विच, सेक्शनलाइज र लाइनहरू जडान गर्न आवश्यक छ?झेजियानg Deyan इलेक्ट्रिक कं, लिमिटेड (DEYAN इलेक्ट्रिक), जसले दुबै उत्पादन लाइनहरू निर्माण गर्दछ, तलको व्यावहारिक सीमा सेट गर्दछ।

I. दुई फरक काम

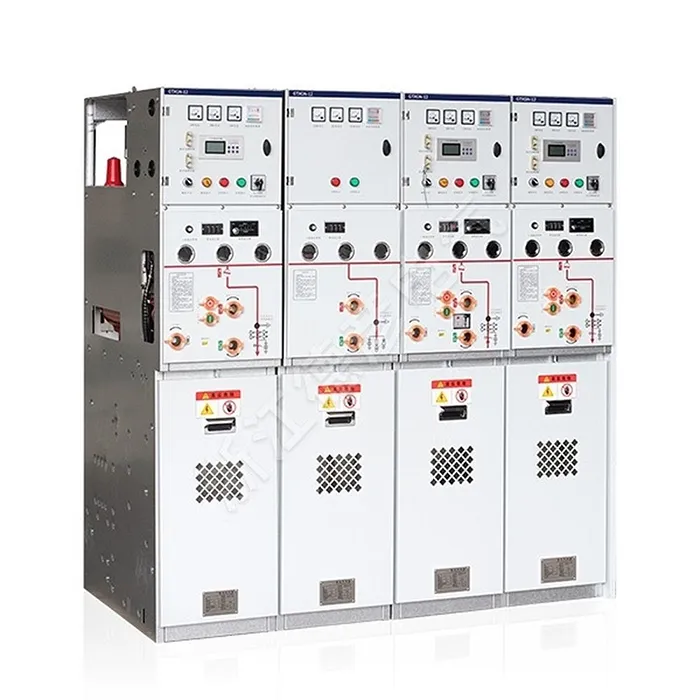

10-24kV मिडियम-भोल्टेज रिङ नेटवर्कहरूमा प्रयोग हुने मेटल-इनक्लोज्ड स्विचगियर रिङ मुख्य एकाइ हो। यसको आन्तरिक कम्पोनेन्टहरू लोड ब्रेक स्विचहरू, अर्थिङ स्विचहरू र फ्यूजहरू हुन्। यसले स्विचिङ, लाइन सेक्शनलाइजिङ, फल्ट आइसोलेसन र लोड ट्रान्सफर गर्छ, ताकि एउटा केबल खण्डमा भएको गल्तीलाई रिङको बाँकी भागमा आपूर्तिमा अवरोध नगरी काट्न सकिन्छ। यसले भोल्टेज परिवर्तन गर्दैन।

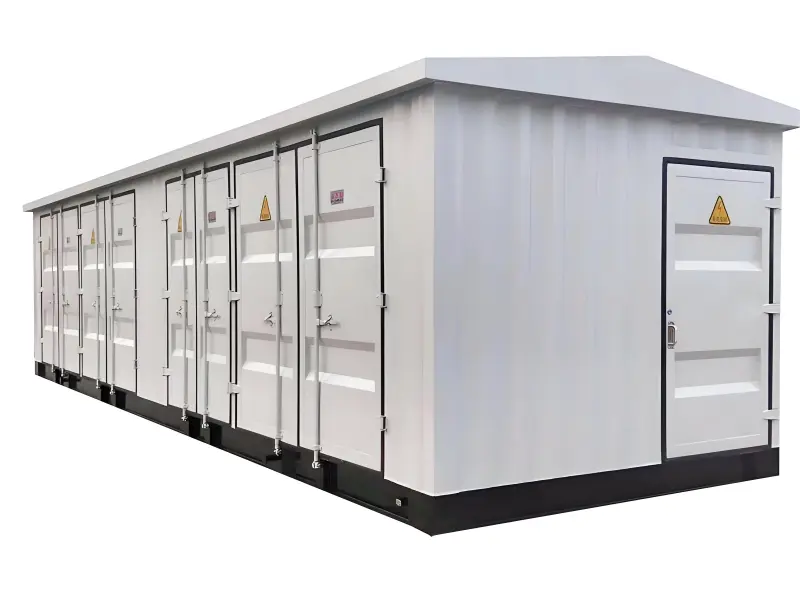

बक्स-प्रकारको सबस्टेसनले उच्च-भोल्टेज पावर रिसेप्शन, वितरण ट्रान्सफर्मर र कम भोल्टेजको विद्युत वितरणलाई एकीकृत गर्दछ — सँगै मिटरिङ र एन्क्लोजर — एक पूर्ण रूपमा बन्द, चल स्टिल संरचनामा। यो कारखानामा पूर्वनिर्मित छ, सम्पूर्ण एकाइको रूपमा डेलिभर गरिएको छ, र यसको आउटपुट अन्त प्रयोगकर्ताहरूको लागि कम भोल्टेज शक्ति हो।

एक पङ्क्तिमा: RMU ले शक्ति कहाँ जान्छ भन्ने निर्णय गर्छ; बक्स-प्रकारको सबस्टेसनले कुन भोल्टेजमा आउँछ र कसरी वितरण गरिन्छ भन्ने निर्णय गर्छ।

II। तपाईको परिदृश्यसँग मोडेल मिलाउँदै

डुअल-पावर रिंग आपूर्ति र RMU को लागि कुनै स्थानीय स्टेप-डाउन कलहरू सहित शहरी केबल नवीकरण। 0.4kV आउटगोइङ पावर चाहिने लोड पोइन्टहरू — आवासीय क्वार्टरहरू, कार्यशालाहरू, व्यावसायिक क्षेत्रहरू, चार्जिङ स्टेशनहरू — बक्स-प्रकारको सबस्टेशनको लागि कल गर्नुहोस्। बाहिरी, साँघुरो, आर्द्र वा धुलोयुक्त साइटहरूले ग्यास-इन्सुलेटेड RMU मन पराउँछन्, जसको सिल गरिएको ट्याङ्कीले कम निरीक्षणको साथ संक्षेपण, धुलो र नुन कुहिरोलाई प्रतिरोध गर्दछ। फोटोभोल्टिक, भण्डारण र चार्जिङ-पाइल परियोजनाहरूले दुबै प्रयोग गर्दछ: स्टेप-अप बक्स सबस्टेशनहरू र ग्रिड-जडित क्याबिनेटहरूले रूपान्तरण र ग्रिड जडान ह्यान्डल गर्छन्, जबकि ग्यास-इन्सुलेटेड RMUs ले सङ्कलन र नियन्त्रित फुटप्रिन्ट भित्र स्विच गर्ने काम गर्दछ।

III। धेरैजसो परियोजनाहरूमा तिनीहरू सँगै काम गर्छन्

धेरै बक्स-प्रकार सबस्टेशनहरू भित्र, उच्च-भोल्टेज आगमन र बहिर्गमन एकाइहरू आफैंमा लोड ब्रेक स्विचहरू सहित मुख्य एकाइहरू हुन्। RMU स्विचिङ घटक हो; सबस्टेशन एक घेरा हो जसले यसको वरिपरि रूपान्तरण र कम भोल्टेज वितरण थप्छ। सीमाना प्रतिस्पर्धी भन्दा व्यावहारिक छ - यदि नोडले मात्र स्विच र सेक्शनलाइज गर्छ भने, एक RMU निर्दिष्ट गर्नुहोस्; यदि यो पनि स्टेप डाउन र वितरण गर्नुपर्छ भने, बक्स-प्रकार सबस्टेशन निर्दिष्ट गर्नुहोस्; र यदि त्यो स्टेसनले घण्टी नेटवर्कको अंश पनि बनाउँछ भने, दुई सँगै निर्दिष्ट हुन्छन्। दुबैको लागि हालको मुख्यधारा दिशा भनेको प्राथमिक-माध्यमिक एकीकरण हो: क्याबिनेट भित्र सेन्सरहरू र निगरानी एकाइहरू, बाह्य बौद्धिक वितरण टर्मिनलसँग मेल खान्छ, वास्तविक-समय डाटा अपलोड सक्षम गर्दै, स्वचालित गल्ती स्थान र अलगाव, रिमोट स्विचिङ नियन्त्रण र अटेन्डेड सञ्चालन।

IV। मोडेल पुष्टि गर्नु अघि के प्रमाणित गर्ने

सञ्जाल रेडियल वा दोहोरो-पावर रिंग हो कि भनेर पहिले स्थापना गर्नुहोस् - यसले मात्र RMU आवश्यक छ कि छैन भनेर निर्धारण गर्दछ। त्यसपछि मूल्याङ्कन गरिएको भोल्टेज (10/24/35kV), मूल्याङ्कन गरिएको वर्तमान र सर्ट-सर्किट ब्रेकिङ करन्ट समन्वित सुरक्षा सेटिङहरूसँग प्रमाणित गर्नुहोस्; ठाउँ, आर्द्रता, धुलो, नुन कुहिरो र सुरक्षा ग्रेड सहित साइट अवस्था, विस्फोट-प्रूफ उपकरण प्रति GB 50058 आवश्यक भएमा; र लोड आवश्यकताहरू जस्तै ट्रान्सफर्मर क्षमता, बहिर्गमन सर्किट र सम्भावित स्थानान्तरण। जीवन-चक्र लागत विरुद्ध पहिलो लागत तौल्नुहोस्: हावा-इन्सुलेटेड उपकरणहरू समर्पित मर्मत कर्मचारीहरूको साथ सुख्खा इनडोर साइटहरूमा सूट गर्दछ, जबकि ग्यास-इन्सुलेटेड उपकरणहरूले अगाडि बढि लागत दिन्छ तर बाहिरी वा निरीक्षण गर्न गाह्रो साइटहरूमा मर्मत कम गर्दछ।
