एक्स्ट्र्याक्शन द्वारा एक्स्ट्र्याक्टेबल स्विच क्याबिनेट रूपरेखा

डेयान इलेक्ट्रिक औद्योगिक विद्युतीय उपकरणहरूमा समृद्ध उत्पादन अनुभवको साथ एक पेशेवर आपूर्तिकर्ता हो। एक्स्ट्र्याक्शन द्वारा निकाल्न मिल्ने स्विच क्याबिनेट आउटलाइनले 660V सम्म मूल्याङ्कन गरिएको परिचालन भोल्टेजको साथ मोड्युलर ड्र-आउट डिजाइन सुविधा दिन्छ। यसको कम्पार्टमेन्टल संरचनाले सुरक्षित सञ्चालन सुनिश्चित गर्दछ, जबकि मानकीकृत कार्यात्मक एकाइहरूले पावर वितरण र मोटर नियन्त्रण अनुप्रयोगहरूको लागि लचिलो कन्फिगरेसन प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एक्स्ट्र्याक्सनद्वारा निकाल्न मिल्ने स्विच क्याबिनेट आउटलाइन पावर प्लान्ट, मेटलर्जिकल रोलिङ मिल, पेट्रोकेमिकल प्लान्ट, हल्का उद्योग र कपडा कारखाना, बन्दरगाह र डक, होटल र गेस्टहाउस आदिमा AC थ्री-फेज फोर-वायर वा फाइभ-तार प्रणालीको AC थ्री-फेज फोर-वायर वा 5-तार प्रणालीको रूपमा 360V वा volt60V को फ्रिक्वेन्सीमा प्रयोग गरिन्छ। 50Hz, 5000A वा कमको मूल्याङ्कन गरिएको वर्तमान, विद्युत आपूर्ति र मोटरहरूको केन्द्रीकृत नियन्त्रणको लागि।

निकासी द्वारा निकाल्न मिल्ने स्विच क्याबिनेट रूपरेखाले व्यापक प्रकारको परीक्षणहरू पार गरेको छ र CCC प्रमाणीकरण प्राप्त गरेको छ। यो निम्न मापदण्डहरूको पालना गर्ने उच्च-स्तरीय कम भोल्टेज स्विच क्याबिनेट हो:

राष्ट्रिय मानक GB7251.1-2005 "लो-भोल्टेज स्विचगियर एन्क्लोजरहरू" र अन्तर्राष्ट्रिय मानक IEC60439.1-1992 "लो-भोल्टेज स्विचगियर र नियन्त्रण उपकरण"।

उत्पादन प्यारामिटर (विशिष्टता)

श्रेणी	निर्दिष्टीकरण
आधारभूत प्यारामिटरहरू
मूल्याङ्कन गरिएको परिचालन भोल्टेज	400V / 660V
मूल्याङ्कन इन्सुलेशन भोल्टेज	690V
रेटेड आवृत्ति	५० हर्ट्ज
विद्युतीय विशेषताहरू
मुख्य बसबार रेटेड वर्तमान	≤5000A
चुचुरो प्रतिरोधी वर्तमान	176kA (न्यूनतम 0.1s को लागि)
छोटो समय वर्तमान प्रतिरोध	100kA (न्यूनतम 1s को लागि)
संरक्षण डिग्री
घेरा	IP30 (मानक)
आन्तरिक कम्पार्टमेन्टहरू	IP40 (कार्यात्मक एकाइहरूको लागि)
मेकानिकल गुणहरू
यान्त्रिक जीवन	ड्रा-आउट मेकानिजम: ≥1,000 सञ्चालनहरू
	सर्किट ब्रेकर: ≥10,000 सञ्चालन
मानक अनुपालन	IEC 61439-1/2, GB 7251.1
वातावरणीय अवस्थाहरू
परिवेशको तापक्रम	-5°C देखि +40°C
सापेक्ष आर्द्रता	≤95% (गैर-घन)
उचाइ	≤2000m
मुख्य अवयवहरू
सर्किट ब्रेकरहरू	मानक मोल्ड केस सर्किट ब्रेकर संग उपयुक्त
सुरक्षा उपकरणहरू	विभिन्न डिजिटल रिले र निगरानी उपकरणहरू समर्थन गर्दछ
विशेष सुविधाहरू
इन्टरलकिङ सिस्टम	सुरक्षित सञ्चालनको लागि मेकानिकल र विद्युतीय इन्टरलकहरू
सञ्चार	वैकल्पिक संचार इन्टरफेस (Modbus, Profibus)

उत्पादन सुविधा र आवेदन

उन्नत मोड्युलर ड्र-आउट डिजाइन

व्यापक सुरक्षा संरक्षण प्रणाली

उच्च प्रदर्शन विद्युत प्यारामिटरहरू

बलियो संरचनात्मक अखण्डता

लचिलो कन्फिगरेसन क्षमता

आवेदन साइटहरू

◇ कम्प्याक्ट माध्यमिक सबस्टेशनहरू

◇ साना औद्योगिक र खानी उद्यमहरू

◇ पवन उर्जा प्लान्टहरू

◇ होटल, सपिङ मल, कार्यालय भवन, व्यापारिक केन्द्र, आदि।

◇ C- लोड स्विच एकाइ

◇ D- प्रत्यक्ष केबल जडान एकाइ

◇ De- ग्राउन्डिङ स्विचको साथ प्रत्यक्ष केबल जडान एकाइ

◇ F- लोड स्विच-फ्यूज संयोजन एकाइ

◇ V- भ्याकुम सर्किट ब्रेकर इकाई

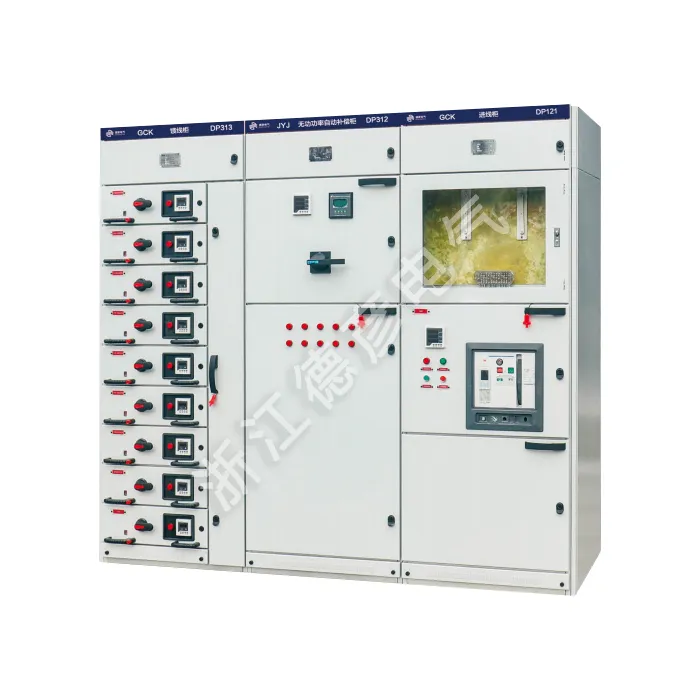

Extractable Switch Cabinet Outline By Extraction
