एयर-इन्सुलेटेड कम्प्याक्ट स्विचगियर

Deyan इलेक्ट्रिक एकीकृत R&D, उत्पादन र सेवा संग एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता हो। AIR-इन्सुलेटेड कम्प्याक्ट स्विचगियरको कोर स्विचिङ कम्पोनेन्टले सामान्यतया अत्यधिक भरपर्दो SF6 ग्यास वा भ्याकुम लोड-ब्रेक स्विच प्रयोग गर्छ, जसले बलियो लोड-करन्ट स्विचिङ प्रदर्शन र भरपर्दो सर्ट-सर्किट बनाउने क्षमता प्रदान गर्दछ। AIR-इन्सुलेटेड कम्प्याक्ट स्विचगियरको घेरा उच्च-गुणस्तरको स्टिल प्लेटहरूबाट निर्माण गरिएको छ, कम्प्युटर-नियन्त्रित (CNC) प्रक्रियाहरू प्रयोग गरेर बनाइएको छ, बलियो मेकानिकल बल र जंग प्रतिरोध सुनिश्चित गर्दै। मुख्य डिजाइन विशेषता यसको असाधारण कम्प्याक्टनेस हो। एक अनुकूलित त्रि-आयामी लेआउट मार्फत, यसले बसबार, स्विच, केबल, र इन्स्ट्रुमेन्ट/अपरेटिङ मेकानिज्म च्याम्बरहरू सहित - एक न्यूनतम स्थानिय पदचिह्न भित्र धेरै कार्यात्मक डिब्बाहरूलाई एकीकृत गर्दछ। यी कम्पार्टमेन्टहरू ठोस पृथ्वीको धातु विभाजनहरूद्वारा अलग गरिएको छ, एक महत्वपूर्ण सुरक्षा सुविधा जसले परिचालन अखण्डता सुनिश्चित गर्दछ र आन्तरिक त्रुटिहरूको प्रसारलाई रोक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

हाम्रो कम्पनीले विद्युतीय उपकरणहरूमा विश्वसनीयता, सुरक्षा र कम्प्याक्टनेसको लागि पावर प्रयोगकर्ताहरूको मागको प्रतिक्रियामा विकास गरेको AIR-इन्सुलेटेड कम्प्याक्ट स्विचगियर कम्प्याक्ट स्विचगियरमा हावा इन्सुलेशन, कम्प्याक्ट डिजाइन, पूर्ण बौद्धिक सम्पत्ति अधिकार, र व्यापक प्रकारको परीक्षण सुविधाहरू छन्। सार्वजनिक भवनहरू, व्यावसायिक आवासीय संरचनाहरू, औद्योगिक र खानी निर्माण क्षेत्रहरूमा 10kV/7.2kV विद्युतीय प्रणालीहरूका लागि उपयुक्त। AIR-इन्सुलेटेड कम्प्याक्ट स्विचगियर कम्प्याक्ट समाधानहरू आवश्यक पर्ने उच्च-भोल्टेज मोटर-संचालित पूर्ण मेकानिकल उपकरणहरूको लागि पनि आदर्श हो।

उत्पादन प्यारामिटर (विशिष्टता)

क्रम संख्या	परियोजना	एकाइ	लोड स्विचिंग क्याबिनेट	संयोजन इलेक्ट्रिकल क्याबिनेट	सर्किट ब्रेकर क्याबिनेट
01	मूल्याङ्कन भोल्टेज	kv	12	12	12
02	मूल्याङ्कन गरिएको आवृत्ति	HZ	५०/६०	५०/६०	५०/६०
03	मूल्याङ्कन गरिएको वर्तमान	A
04	मुख्य बस	A	630	630	630
05	शाखा मुख्य बस	A	630	125 (फ्यूजको मूल्याङ्कन गरिएको वर्तमानमा निर्भर गर्दै)	630
06	मूल्याङ्कन इन्सुलेशन स्तर	kV
07	पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज (फेज-टू-फेज र फेज-टू-ग्राउन्ड)	Kv	42	42	42
08	पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज (ब्रेकहरू बीच)	Kv	48	48	48
09	पावर फ्रिक्वेन्सी प्रतिरोध भोल्टेज (नियन्त्रण र सहायक सर्किटहरू)	Kv	2	2	2
10	बिजुलीको आवेगले भोल्टेजको सामना गर्दछ (फेज-देखि-फेज र चरण-देखि-जमिन)	Kv	75	75	75
11	बिजुली आवेग भोल्टेज सामना गर्न (पोर्टहरू बीच)	Kv	85	85	85
12	मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध (r.m.s)	kA
13	मुख्य सर्किट	kA	20/3S	-	25/2S
14	ग्राउन्डिङ सर्किट	kA	20/2S	-	25/2S
15	मूल्याङ्कन गरिएको शिखर वर्तमान (चरम)	kA	50	80	63
16	मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान (चरम)	kA	50
17	मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान	kA	-	31.5	25
18	मूल्याङ्कन गरिएको स्थानान्तरण वर्तमान	kA	-	1700	-
19	मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान	A	630	-	-
20	मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान	A	630	-	630
21	मूल्याङ्कन गरिएको केबल चार्जिङ र ब्रेकिङ वर्तमान	A	10	-	15
22	संरक्षण मूल्याङ्कन	दोस्रो	IP3X	IP3X	IP3X
23	यान्त्रिक जीवन
24	लोड स्विच		5000	5000	10000
25	ग्राउन्डिङ स्विच		2000	2000	2000

उत्पादन सुविधा र आवेदन

1. कम्प्याक्ट र स्पेस-सेभिङ डिजाइन

2. प्राथमिक इन्सुलेशन माध्यमको रूपमा हावाको प्रयोग

3. लागत-प्रभावकारिता र आर्थिक लाभ

4. बलियो इन्टरलकिङ प्रणालीहरूको साथ परिष्कृत सुरक्षा

5. उच्च विश्वसनीयता र रखरखाव को सजिलो

आवेदन साइटहरू

◇ कम्प्याक्ट माध्यमिक सबस्टेशनहरू

◇ साना औद्योगिक र खानी उद्यमहरू

◇ पवन उर्जा प्लान्टहरू

◇ होटल, सपिङ मल, कार्यालय भवन, व्यापारिक केन्द्र, आदि।

◇ C- लोड स्विच एकाइ

◇ D- प्रत्यक्ष केबल जडान एकाइ

◇ De- ग्राउन्डिङ स्विचको साथ प्रत्यक्ष केबल जडान एकाइ

◇ F- लोड स्विच-फ्यूज संयोजन एकाइ

◇ V- भ्याकुम सर्किट ब्रेकर इकाई

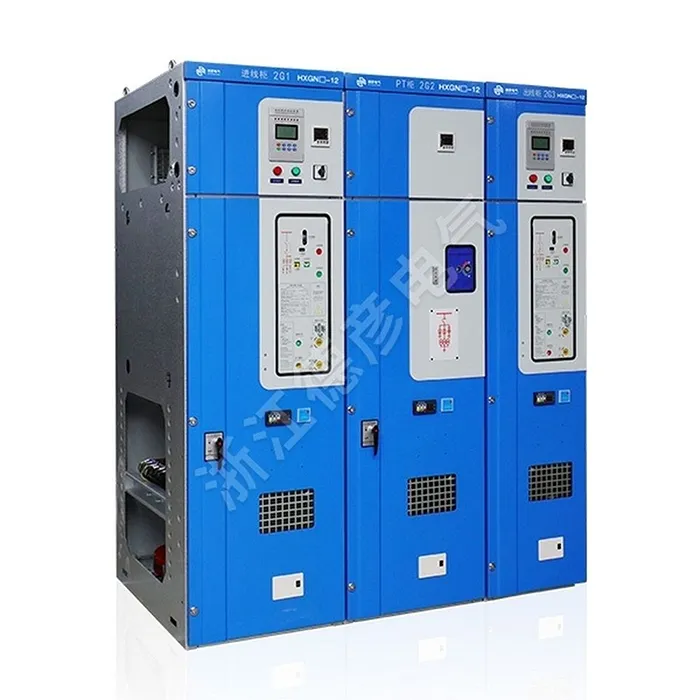

Air-Insulated Compact Switchgear
