स्विचगियर छनौट गर्न गाइड

अनिवार्य रूपमा, को प्रकार चयनस्विचगियरएक निर्णय लिने प्रक्रिया हो जुन "परिभाषित आवश्यकताहरू" बाट "मिल्ने प्यारामिटरहरू" मा जान्छ। छनोट प्रक्रियालाई स्पष्ट बनाउनको लागि, मैले यसलाई आठ मुख्य आयामहरूमा तोडेको छु। तपाइँ यसलाई चेकलिस्ट जस्तै प्रयोग गर्न सक्नुहुन्छ, तपाइँको वास्तविक स्थिति विरुद्ध प्रत्येक वस्तु जाँच गर्दै।

स्विचगियर चयनको लागि तीन कोर आयामहरू

चयन आयाम

प्रमुख विचारहरू

चयन निर्देशन

1. भोल्टेज स्तर

यो उच्च-भोल्टेज प्रणाली (जस्तै, 10kV, आगमन लाइन/ट्रान्सफर्मर प्राथमिक पक्षको रूपमा) वा कम भोल्टेज प्रणाली (जस्तै, 380V/220V, बहिर्गमन लाइन/टर्मिनल वितरणको रूपमा) को लागि हो भनी निर्धारण गर्नुहोस्।

यो सबैभन्दा आधारभूत विभाजन हो, सीधा उपकरणको इन्सुलेशन स्तर र आन्तरिक घटकहरू निर्धारण गर्दै।

2. स्थापना वातावरण

मूल्याङ्कन गर्नुहोस् कि यो भित्री वा बाहिरी स्थापनाको लागि हो, र यदि त्यहाँ विशेष आवश्यकताहरू छन् जस्तै वाटरप्रूफिंग (IP मूल्याङ्कन), नमी प्रतिरोध, जंग प्रतिरोध, वा विस्फोट सुरक्षा।  बाहिरी प्रयोगको लागि उच्च प्रवेश सुरक्षा मूल्याङ्कनहरू आवश्यक पर्दछ (जस्तै, IP54 वा उच्च) र स्टेनलेस स्टीलको घेराहरू; आर्द्र/संक्षारक वातावरणमा पूर्ण रूपमा बन्द उपकरण वा विशेष कोटिंग उपचार आवश्यक पर्दछ।

3. कार्यात्मक उद्देश्य

स्पष्ट रूपमा मुख्य उद्देश्य परिभाषित गर्नुहोस्: प्रकाश, शक्ति (जस्तै, मोटर नियन्त्रण), पावर वितरण, पावर कारक सुधार (क्यापेसिटर बैंक), वा मिटरिङ। प्रकाश वितरण बक्सहरूमा साना भारहरू छन् र भित्तामा माउन्ट गर्न सकिन्छ; पावर वितरण बक्सहरूमा ठूला भारहरू हुन्छन्, प्रायः भुइँमा खडा हुन्छन्, र प्रायः मोटर नियन्त्रण एकाइहरू चाहिन्छ।

4. संरचनात्मक फारम

निश्चित प्रकार (जस्तै, GGD, आर्थिक) वा ड्र-आउट प्रकार (जस्तै, GCK/GCS/MNS, सजिलो मर्मत, उच्च विश्वसनीयता) बीच छनौट गर्नुहोस्। फिक्स्ड प्रकार फैलिएको भार, केही सर्किटहरू, र सीमित बजेटहरू भएका परिस्थितिहरूको लागि उपयुक्त छ।

ड्रा-आउट प्रकार केन्द्रित भार, धेरै सर्किटहरू, र उच्च पावर आपूर्ति विश्वसनीयता आवश्यकताहरू (जस्तै, डेटा केन्द्रहरू, पेट्रो रसायन उद्योग) भएका परिस्थितिहरूको लागि उपयुक्त छ।

5. विद्युतीय मापदण्डहरू

प्रणालीको मूल्याङ्कन भोल्टेज, फ्रिक्वेन्सी, र गणना गरिएको वर्तमान प्रमाणित गर्नुहोस्। अझ महत्त्वपूर्ण कुरा, सर्ट-सर्किट अवस्थाहरूमा गतिशील र थर्मल स्थिरता आवश्यकताहरूसँग अनुपालन सुनिश्चित गर्नुहोस्। सर्किट ब्रेकरको ब्रेकिङ क्षमता स्थापना बिन्दुमा अधिकतम सर्ट-सर्किट करन्ट भन्दा बढी हुनुपर्छ।  प्यारामिटर मिलान सुरक्षित सञ्चालनको लागि आधारभूत छ। यो कठोर गणनामा आधारित हुनुपर्छ, अनुभव वा अनुमान मात्र होइन।                6. परियोजना प्रकृति

के यो नयाँ निर्माण परियोजना, एक नवीकरण परियोजना, वा क्षमता विस्तार परियोजना हो?

नयाँ निर्माणको लागि, उच्च गुणस्तर, अत्यधिक भरपर्दो नयाँ उत्पादनहरूलाई प्राथमिकता दिनुहोस्। नवीकरण/विस्तारको लागि, सजिलो प्रणाली एकीकरणको लागि अवस्थित क्याबिनेट प्रकार सन्दर्भ गर्नुहोस्।

7. स्थापना ठाउँ

बिजुलीको कोठाको लम्बाइ, चौडाइ र उचाइ नाप्नुहोस्, विशेष गरी क्याबिनेटको अगाडि र पछाडिको अपरेटिङ आइलहरूको चौडाइ।

स्पेस उपलब्धताले सीधा क्याबिनेट आयाम र लेआउटलाई सीमित गर्दछ। उदाहरणका लागि, पछाडिको गलियारे चौडाइले मर्मत आवश्यकताहरू पूरा गर्नुपर्छ, र 6m भन्दा लामो क्याबिनेटहरूको पङ्क्तिहरू दुई निकास बिन्दुहरू चाहिन्छ।

8. मर्मत र व्यवस्थापन सञ्चालन कर्मचारीहरूको प्राविधिक सीप स्तर र मर्मत सुविधाको लागि आवश्यकताहरू विचार गर्नुहोस्।

ड्रा-आउट क्याबिनेटहरूले राम्रो एकाइ विनिमेयता प्रदान गर्दछ; मर्मतसम्भारको समयमा, बिजुली आपूर्ति छिटो पुनर्स्थापित गर्न दोषपूर्ण एकाइ बाहिर निकाल्न सकिन्छ, तर लागत उच्च छ।

सामान्य स्विचगियर मोडेलहरू र लागू परिदृश्यहरू

मूल आयामहरू बुझेपछि, धेरै सामान्य प्रकारहरू हेरौंकम भोल्टेज स्विचगियरबजार मा। यसले तपाईंलाई विशिष्ट उत्पादनहरूसँग तपाईंको सार आवश्यकताहरू मिलाउन मद्दत गर्नेछ।

मोडेल शृङ्खला संरचना प्रकार मूल विशेषताहरू

विशिष्ट लागू परिदृश्यहरू

:------------  :------------  :------------------------------------------------------

GGD फिक्स्ड आर्थिक र व्यावहारिक, सरल सर्किटरी, तर मर्मतका लागि पावर आउटेज चाहिन्छ।

औद्योगिक र खनन उद्यमहरू, लागत संवेदनशीलता, कम सर्किटहरू, र विद्युत आपूर्ति निरन्तरताका लागि कम आवश्यकताहरू भएका निर्माण साइटहरू।

GCK ड्रा आउट

मोटर कन्ट्रोल सेन्टर (MCC) एकाइहरू मिलेर बनेको। पृथक सर्किट राम्रो सुरक्षा र विश्वसनीयता प्रदान गर्दछ। पैसाको लागि राम्रो मूल्य प्रदान गर्दछ।

पावर प्रणाली, औद्योगिक र खनन उद्यमहरू, पावर रूपान्तरण, वितरण, र मोटर नियन्त्रण आवश्यक अग्लो भवनहरू। हाल व्यापक रूपमा प्रयोग गरिएको प्रकार।

GCS ड्रा आउट

GCK मा आधारित सुधारिएको डिजाइन, लचिलो संरचना, दराज एकाइहरूको राम्रो आदानप्रदान क्षमता। प्रारम्भिक संस्करणहरूमा अपेक्षाकृत कम सुरक्षा स्तरहरू थिए।  ठूला पावर प्लान्टहरूमा वितरण प्रणालीहरू, पेट्रोकेमिकल सुविधाहरू, आदि, उच्च स्वचालन स्तरहरू र कम्प्युटरहरूसँग इन्टरफेस क्षमता चाहिन्छ।

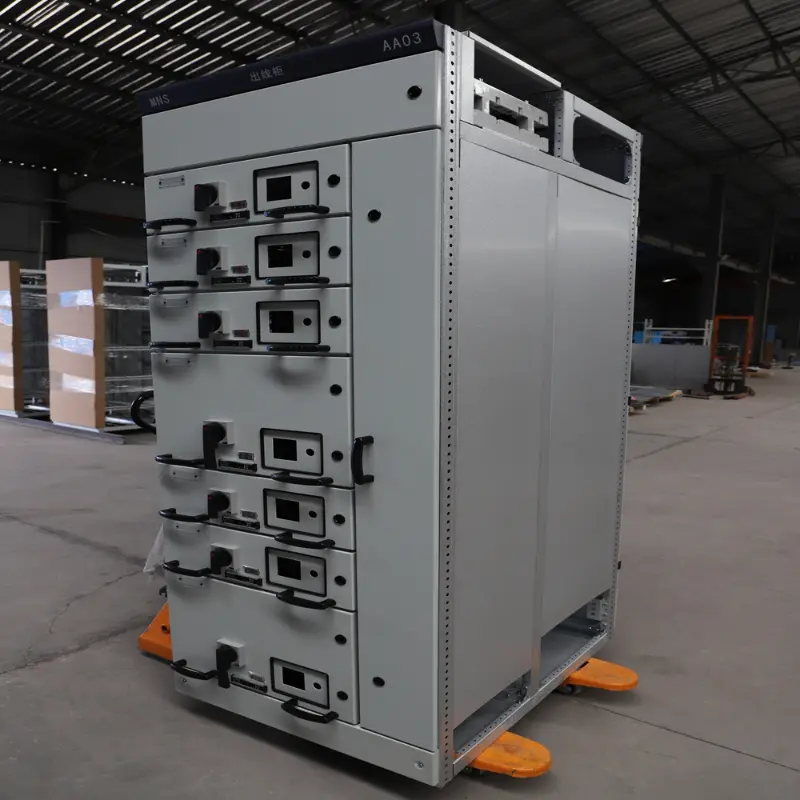

MNS ड्रा आउट

कम्प्याक्ट डिजाइन, मोड्युलर संरचना, उत्कृष्ट कारीगरी, उच्च सुरक्षा स्तर, उच्च प्रदर्शन, तर अपेक्षाकृत उच्च लागत (GCS को लगभग दोब्बर)।  बिजुली आपूर्ति विश्वसनीयता, सुरक्षा, र ठाउँ उपयोग को लागी अत्यधिक उच्च माग संग परिस्थितिहरु, जस्तै ठूला डाटा केन्द्रहरु, उच्च होटलहरु, र सटीक निर्माण कार्यशालाहरु।

> छोटकरीमा, GGD देखि MNS सम्म, यसलाई प्रदर्शन र लागत दुवैमा प्रगतिको रूपमा देख्न सकिन्छ। धेरैजसो परम्परागत परियोजनाहरूको लागि, GCK प्रायः एक विवेकपूर्ण छनोट हो जसले अर्थव्यवस्था र विश्वसनीयतालाई सन्तुलनमा राख्छ।
