स्थायी चुम्बक सिंक्रोनस इन्भर्टर

Deyan इलेक्ट्रिक एकीकृत आर एन्ड डी, उत्पादन र सेवा संग एक पेशेवर औद्योगिक बिजुली आपूर्तिकर्ता हो, राम्रो मूल्य लाभ र युरोपेली र अमेरिकी बजार मा व्यापक कभरेज विशेषता। यसको LNC860E स्थायी चुम्बक सिंक्रोनस इन्भर्टरमा उन्नत भेक्टर नियन्त्रण र स्थिर गुणस्तर छ। बल्क खरिदका लागि उपयुक्त, यसले सीएनसी केन्द्रहरू जस्ता उच्च-अन्त परिदृश्यहरू प्रदान गर्दछ, सटीक र भरपर्दो मोटर गति नियमन प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

LNC860E श्रृंखला स्थायी चुम्बक सिंक्रोनस इन्भर्टरहरू सामान्य-उद्देश्य उच्च प्रदर्शन भेक्टर फ्रिक्वेन्सी कन्भर्टरहरू हुन्, मुख्य रूपमा तीन चरण एसी सिंक्रोनस मोटरहरूको गति र टर्क नियन्त्रण गर्न र समायोजन गर्न प्रयोग गरिन्छ। यसले 32 - बिट DSP चिप प्रयोग गर्दछ र कोर कन्ट्रोल एल्गोरिदमहरू जस्तै बन्द - लूप भेक्टर नियन्त्रण, खुला - लूप भेक्टर नियन्त्रण, र टर्क नियन्त्रण, उच्च प्रदर्शन र उच्च परिशुद्धताका साथ स्थायी - चुम्बक सिंक्रोनस मोटरहरूको ड्राइभ नियन्त्रण सक्षम पार्दछ। यसले कम गतिमा उच्च - टर्क आउटपुट प्रदान गर्दछ, राम्रो गतिशील विशेषताहरू, अत्यधिक बलियो ओभरलोड क्षमता, र विभिन्न PG कार्डहरूलाई समर्थन गर्दछ। उत्पादनको विश्वसनीयता र वातावरणीय अनुकूलतामा सुधार गर्दा, यसले ग्राहकको उपयोगिता र उद्योग विशेषज्ञताको लागि डिजाइनलाई पनि बलियो बनाउँछ। अधिक अनुकूलित कार्यहरू, थप लचिलो अनुप्रयोगहरू, र थप स्थिर कार्यसम्पादनको साथ, यो इन्जेक्शन मोल्डिङ मेसिनहरू, एयर कम्प्रेसरहरू, एयर कम्प्रेसरहरू, पावर-कम्प्रेसरहरू, मेसिनो-सिस्टम-मध्य-देखि-अन्त अनुप्रयोग परिदृश्यहरूमा व्यापक रूपमा प्रयोग गर्न सकिन्छ। केन्द्रहरू, लिफ्टिङ उपकरण, र कपडा उपकरण। यो स्थायी चुम्बक सिंक्रोनस इन्भर्टर 485 कम्युनिकेशन प्रकार्यको साथ मानक आउँछ, र 22kW र तलको शक्ति ब्रेकिङ एकाइको साथ मानक आउँछ। पावर दायरा: 0.75kW ~ 400kW-380V।

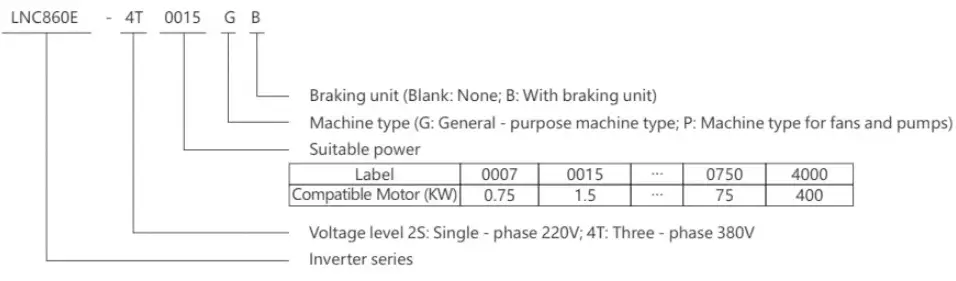

मोडेलको अर्थ

LNC860E Permanent Magnet Synchronous Inverter

उत्पादन सुविधाहरू

▲खुला - लूप र बन्द - स्थायीका लागि लुप भेक्टर नियन्त्रण - चुम्बक सिंक्रोनस मोटरहरूले विभिन्न एन्कोडरहरूलाई समर्थन गर्दछ: ABZ वृद्धिशील, UVW वृद्धिशील र समाधानकर्ता
▲वाइड भोल्टेज इनपुट, स्वचालित आउटपुट भोल्टेज नियमन (AVR), बलियो अनुकूलन क्षमताको साथ, क्षणिक शक्ति हानि हुँदा गैर-स्टप अपरेशन
▲ विभिन्न फ्रिक्वेन्सी सेटिङ विधिहरू समर्थन गर्दछ: डिजिटल सेटिङ, एनालग मात्रा सेटिङ, PID सेटिङ, RS485 संचार सेटिङ
▲ चिकनी स्टार्ट अप र स्थिर सञ्चालन, गति ट्र्याकिङ प्रकार्य संग
▲ ऊर्जा बचत गर्न DC बस साझेदारी गर्न सक्नुहुन्छ
▲कम आवाज र बलियो विरोधी हस्तक्षेप क्षमता
▲ बलियो ओभरलोड क्षमता, रेट गरिएको टोक़को 150% 60 सेकेन्डको लागि सञ्चालन गर्न सक्छ
▲निर्मित - उन्नत PID एल्गोरिदममा, छिटो प्रतिक्रिया, बलियो अनुकूलन क्षमता र सजिलो डिबगिङको साथ
▲16 - चरण गति नियन्त्रण, समय, स्थिर गति र दिशात्मक नियन्त्रण जस्ता बहु-कार्यात्मक तर्क नियन्त्रण प्राप्त गर्न सरल PLC
▲बहु सुरक्षा कार्यहरू: ओभर - भोल्टेज, ओभर - वर्तमान, ओभरलोड, ओभर - गर्मी, आदि
▲ LCD प्यानल डिस्प्ले र अपरेशनलाई चिनियाँ र अंग्रेजीमा समर्थन गर्दछ प्रोफिबस - DP र MODBUS सञ्चार
▲संरचनात्मक रूपमा एक स्वतन्त्र हावा नलिका डिजाइन अपनाउछ, फ्यानलाई स्वतन्त्र रूपमा छुट्याउन सकिन्छ, राम्रो तातो अपव्यय प्रदर्शनको साथ

नेमप्लेट निर्देशनहरू

मोडेल:	LNC860E-4T0040GB/4T0055PB
शक्ति:	4KW9A/5.5K
इनपुट:	3PH AC380V 50HZ/60HZ
आउटपुट:	3PH AC0V-380V 0HZ-400HZ
S.N:	बारकोड

प्राविधिक विनिर्देशहरू

वस्तु		निर्दिष्टीकरण
नियन्त्रण विशेषताहरू	आउटपुट आवृत्ति	०-५०० हर्ट्ज
	वाहक आवृत्ति	0.8kHz~12kHz। क्यारियर फ्रिक्वेन्सी स्वचालित रूपमा लोड विशेषताहरू अनुसार समायोजित गर्न सकिन्छ
	आउटपुट आवृत्ति संकल्प	०.०१ हर्ट्ज
	नियन्त्रण मोड	ओपन-लूप भेक्टर नियन्त्रण (SVC) V/F नियन्त्रण बन्द-लूप भेक्टर नियन्त्रण (FVC)
	टोक़ विशेषताहरू	टोक़ क्षतिपूर्ति र पर्ची क्षतिपूर्तिको साथ, सुरु हुने टोकक 0.25Hz (SVC) मा 150% पुग्न सक्छ।
	टोक़ नियन्त्रण शुद्धता	±5% (FVC)
	स्टल रोकथाम कार्य मापदण्ड	मूल्याङ्कन गरिएको वर्तमानको प्रतिशतको रूपमा सेट गर्नुहोस्, २०% देखि २५०% सम्म
	गति नियमन दायरा	1:100(SVC) 1:1000(FVC)
	गति स्थिरीकरण शुद्धता	±0.5%(SVC) ±0.02%(FVC)
	ओभरलोड क्षमता	एक मिनेटको लागि मूल्याङ्कन गरिएको आउटपुट वर्तमानको 150%
	V/F वक्र	चार मोडहरू: रेखीय; बहु-बिन्दु पूर्ण V/f विभाजन; अपूर्ण V/f विभाजन
	एक्सेलेरेशन र डिलेरेसन कर्भ	रैखिक orS-वक्र प्रवेग र मन्दी मोडहरू; चार एक्सेलेरेशन र डिलेरेसन समय; एक्सेलेरेशन र डिलेरेसन समय दायरा ०.१～6500.0s
	डीसी ब्रेकिङ	DC ब्रेकिङ फ्रिक्वेन्सी.0.00Hz～अधिकतम फ्रिक्वेन्सी।ब्रेकिङ समय:0.0s~36.0s, ब्रेकिङ कार्य हालको मान:0.0%～100.0%
	जोग नियन्त्रण	जोग फ्रिक्वेन्सी दायरा: 0.00Hz～अधिकतम फ्रिक्वेन्सी, जोग एक्सेलेरेसन र डिलेरेसन समय 0.1s～6500.0s
	सरल PLC, बहु-चरण गति सञ्चालन	16-चरण गति अपरेशन सम्म निर्मित PLC वा नियन्त्रण टर्मिनलहरू मार्फत प्राप्त गर्न सकिन्छ
	बिल्ट-इन PID	यसले सजिलैसँग प्रक्रिया-नियन्त्रण बन्द-लूप नियन्त्रण प्रणाली महसुस गर्न सक्छ
	स्वचालित भोल्टेज नियमन (AVR)	जब ग्रिड भोल्टेज परिवर्तन हुन्छ, यसले स्वचालित रूपमा स्थिर आउटपुट भोल्टेज कायम गर्न सक्छ
	द्रुत वर्तमान-सीमित प्रकार्य	अति-वर्तमान त्रुटिहरू सबैभन्दा ठूलो हदसम्म कम गर्नुहोस् र फ्रिक्वेन्सी कन्भर्टरको सामान्य सञ्चालनलाई सुरक्षित गर्नुहोस्
सञ्चालन विशेषताहरू	सञ्चालन आदेश च्यानल	तीन च्यानलहरू: अपरेशन प्यानलद्वारा दिइएको, नियन्त्रण टर्मिनलहरूद्वारा दिइएको, धारावाहिक सञ्चार पोर्टद्वारा दिइएको। यो विभिन्न तरिकाहरूमा स्विच गर्न सकिन्छ।
	आवृत्ति स्रोत	दस फ्रिक्वेन्सी स्रोतहरू: प्यानल नबद्वारा दिइएको, अपरेशन प्यानलद्वारा दिइएको, एनालग भोल्टेजद्वारा दिइएको, एनालग करन्टद्वारा दिइएको, RS485 सञ्चारद्वारा दिइएको, जसलाई विभिन्न तरिकाले स्विच गर्न सकिन्छ।
	सहायक आवृत्ति स्रोत	दश सहायक फ्रिक्वेन्सी स्रोतहरू। यसले लचिलो रूपमा सहायक फ्रिक्वेन्सी फाइन-ट्यूनिंग र फ्रिक्वेन्सी संश्लेषण प्राप्त गर्न सक्छ।
	nput टर्मिनलहरू	छवटा डिजिटल इनपुट टर्मिनलहरू, जसमध्ये एउटा उच्च-गति पल्स इनपुटको रूपमा प्रयोग गर्न सकिन्छ। दुई एनालग इनपुट च्यानलहरू, Al1:इनपुट दायरा0~+10V,Al2:इनपुट दायरा0~+10V/0-20mA
	आउटपुट टर्मिनलहरू	एक उच्च-गति पल्स आउटपुट टर्मिनल, OkHz ~ 50kHz बाट स्क्वायर-वेभ सिग्नल आउटपुट गर्न सक्षम, जसले सेट फ्रिक्वेन्सी र आउटपुट फ्रिक्वेन्सी जस्ता भौतिक मात्राहरूको आउटपुट महसुस गर्न सक्छ। यसलाई ओपन-ड्रेन प्रकारको रूपमा चयन गर्न सकिन्छ एक डिजिटल आउटपुट टर्मिनल एक रिले आउटपुट टर्मिनल दुई एनालग आउटपुट। टर्मिनलहरू: OV~10V/0-20mA, जसले आउटपुट फ्रिक्वेन्सी/वर्तमान/भोल्टेज/फ्रिक्वेन्सी कमाण्ड/रोटेशनल स्पीड/पावर फ्याक्टर संकेतहरूको आउटपुट संकेत गर्न सक्छ।
डिस्प्ले र किबोर्ड अपरेशन	एलईडी डिस्प्ले	यो 8 प्रकार्य कुञ्जीहरू, a5-अङ्कको 7-खण्ड LED, र 5status LED सूचकहरू t ले फर्वार्ड रोटेशन, रिभर्स रोटेशन, रिसेट, स्टप, जोग, साथै प्यारामिटर सेटिङ र डिस्प्ले गर्न सक्छ।
डिस्प्ले र किबोर्ड अपरेशन	संरक्षण कार्य	पावर-अन, इनपुट र आउटपु चरण-हानि सुरक्षा, अधिक-वर्तमान सुरक्षा, अधिक-भोइटेज सुरक्षा, अन्डर-भोल्टेज सुरक्षा, अधिक-तातो संरक्षण अधिभार संरक्षण, आदिमा मोटर सर्ट-सर्किट पत्ता लगाउने
वातावरण	आवेदन स्थान	घर भित्र, सूर्यको किरणको प्रत्यक्ष सम्पर्कमा नहुने, धूलो, क्षरणकारी ग्याँसहरू, ज्वलनशील ग्याँसहरू, तेलको धुँवा, पानीको बाफ, टपकिरहेको पानी वा नुन आदिबाट मुक्त
	उचाइ	1000m भन्दा कम
	परिवेश आर्द्रता	-१० ℃ ~ + 40 ℃ ( जब परिवेश तापमान 40 ℃ ~ 50 ℃ को बीच हुन्छ, derating सञ्चालन आवश्यक छ)
	आर्द्रता	95% RH भन्दा कम, पानीको थोपा संक्षेपण बिना
	कम्पन	5.9m/s² (0.6g) भन्दा कम
	भण्डारण तापमान	-20℃~+60℃
