KYN28-12 स्विचगियरले कसरी पावर प्राप्त गर्दछ, वितरण गर्दछ, नियन्त्रण गर्दछ, सुरक्षा गर्दछ र मनिटर गर्दछ

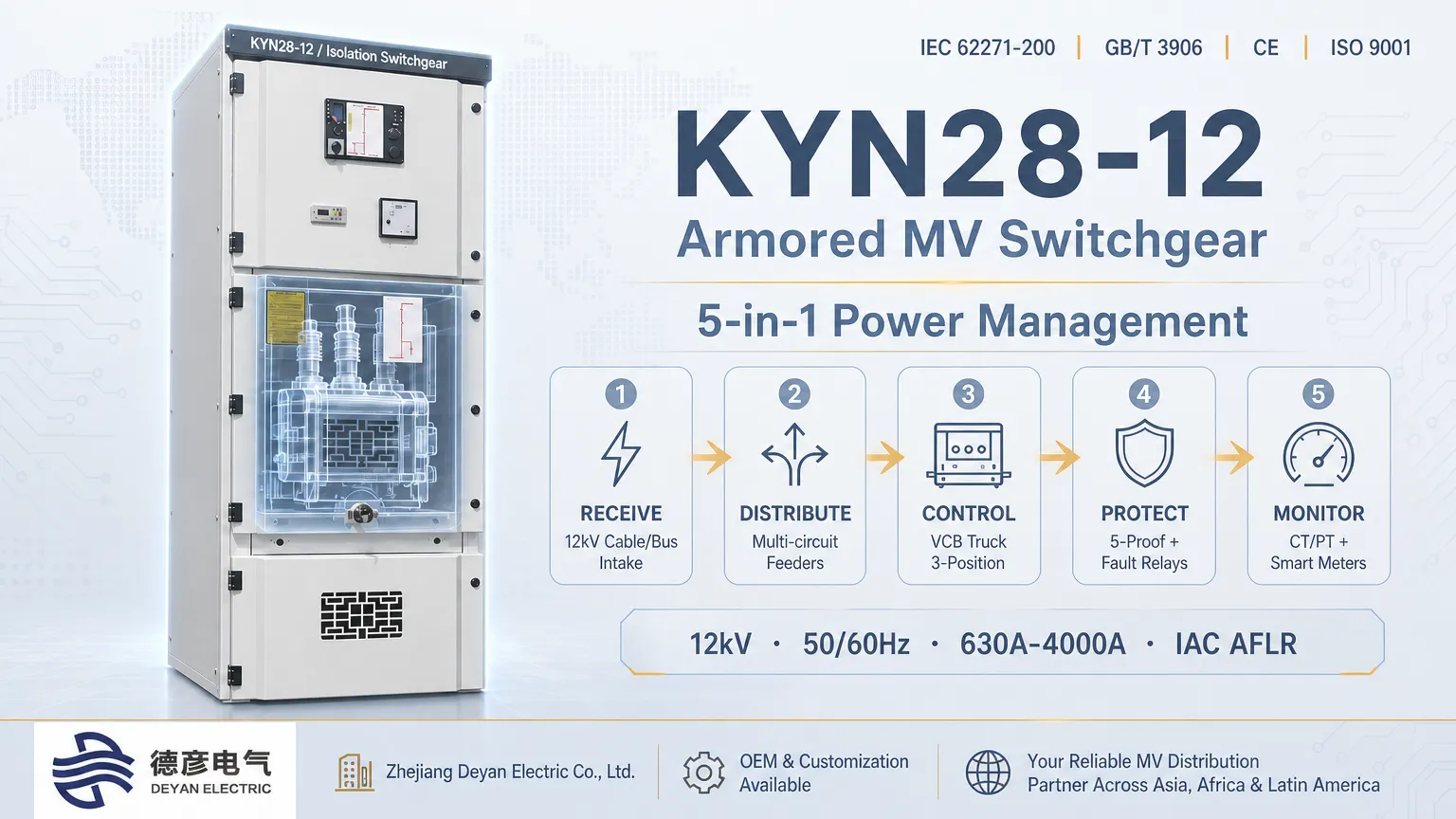

KYN28‑12 धातु-क्लाड निकाल्न मिल्ने AC धातु-बंद स्विचगियर (मध्यम-भोल्टेज क्याबिनेट) 12 kV इनडोर पावर वितरणको लागि कोर पूर्ण-सेट उपकरण हो। IEC 62271‑200 र GB/T 3906 को अनुपालनमा निर्मित, यो सबस्टेशनहरू, औद्योगिक-खनन परियोजनाहरू, फोटोभोल्टिक पावर प्लान्टहरू, शहरी पावर-ग्रिड नवीकरण र विदेशी पूर्वाधारहरूमा व्यापक रूपमा लागू हुन्छ। त्यसोभए KYN28-12 विद्युत नियन्त्रण, वितरण, सर्कल, डिस्ट्रिब्युट, डिस्ट्रिब्युट, डिस्ट्रिब्युट, डिस्ट्रिब्युट सर्भिसले कसरी स्वीकार गर्छ। सुरक्षा, र निगरानी?

यो स्विचगियरले आगमन-फिड एकाइहरू मार्फत उच्च-भोल्टेज पावर प्राप्त गर्दछ, बसबार प्रणालीहरू मार्फत ऊर्जा वितरण गर्दछ, भ्याकुम-सर्किट-ब्रेकर ट्रकहरूद्वारा सर्किटहरू नियन्त्रण गर्दछ, माइक्रोप्रोसेसर-आधारित रिलेहरूको साथ त्रुटि सुरक्षा लागू गर्दछ, र CT र सेकेन्ड PT स्ट्रुमेन्टहरू प्रयोग गरेर परिचालन निगरानी सञ्चालन गर्दछ। यी पाँच मुख्य कार्यहरू एकीकृत गर्दै, यसले 10-12 kV पावर-वितरण प्रणालीहरूको लागि महत्वपूर्ण हबको रूपमा कार्य गर्दछ।Zhejiang Deyan इलेक्ट्रिक कं, लिमिटेडLeqing, Wenzhou, Zhejiang मा स्थित छ। यो R&D मा माहिर छ, उत्पादन र उच्च र कम भोल्टेज वितरण उपकरण को पूर्ण सेट को निर्यात। यसले मानकीकृत र अनुकूलित KYN28-12 स्विचगियर व्यापक समाधानहरू प्रदान गर्न सक्छ, एसिया, अफ्रिका, ल्याटिन अमेरिका, मध्य पूर्व र अन्य क्षेत्रहरूमा धेरै विदेशी देशहरूमा परियोजना अवस्थाहरूको लागि उपयुक्त उत्पादनहरू।

1. पावर रिसेप्शन: उच्च-भोल्टेज आपूर्तिको लागि इनलेट

पावर रिसेप्शन मुख्यतया आगमन-फिड क्याबिनेट द्वारा पूरा हुन्छ। अपस्ट्रिम सबस्टेसनहरू वा ट्रान्सफर्मरहरूबाट 12 kV उच्च भोल्टेज पावर इनकमिङ-फिड क्याबिनेटको केबल डिब्बामा केबल वा बस डक्टहरू मार्फत खुवाइन्छ, त्यसपछि बसबार डिब्बा भित्रको मुख्य बसबारहरूमा जडान गरिन्छ।

धातु-विभाजित कम्पार्टमेन्टलाइज्ड संरचना अपनाउदै, बसबार कम्पार्टमेन्ट, सर्किट-ब्रेकर कम्पार्टमेन्ट, केबल डिब्बा र सेकेन्डरी-इन्स्ट्रुमेन्ट कम्पार्टमेन्टलाई धातु अवरोधहरूद्वारा छुट्याइन्छ। यसले आर्क-फल्ट जोखिमहरू कम गर्छ र सुरक्षित र स्थिर उच्च-भोल्टेज पावर सेवन सुनिश्चित गर्दछ। Zhejiang Deyan इलेक्ट्रिक द्वारा निर्मित KYN28‑12 स्विचगियरहरू 50 Hz/60 Hz पावर ग्रिडहरूसँग उपयुक्त छन् र विभिन्न मूल्याङ्कन गरिएको वर्तमान विशिष्टताहरूलाई समर्थन गर्दछ। दक्षिणपूर्व एशिया, अफ्रिका, ल्याटिन अमेरिका र अन्य विदेशी देशहरूमा ग्रिड सञ्चालन अवस्थाहरू अनुरूप उच्च-उचाइ, उच्च-तापमान र धुलो वातावरणको लागि अनुकूलन उपलब्ध छ।

2. पावर वितरण: बहु लोड सर्किटहरूमा पावर डेलिभरी

बिजुली मुख्य बसबारहरूमा पुगेपछि, बाहिर जाने-फिड क्याबिनेटहरू, बस-कप्लर क्याबिनेटहरू र PT मिटरिङ क्याबिनेटहरू मार्फत बिजुली वितरण गरिन्छ। मुख्य बसबारहरूले वितरण ट्रान्सफर्मरहरू, उच्च-भोल्टेज मोटरहरू, फोटोभोल्टिक ग्रिड-जडित उपकरणहरू र खनन उपकरणहरू जस्ता डाउनस्ट्रीम लोडहरूको लागि व्यक्तिगत बहिर्गमन सर्किटहरूमा बिजुली ऊर्जालाई डाइभर्ट गर्दछ।

एकल-बसबार र खण्डीकृत एकल-बसबार कन्फिगरेसनहरू समर्थित छन्। थप बहिर्गमन-फिड क्याबिनेटहरू औद्योगिक पार्कहरू, खानीहरू र नयाँ-ऊर्जा पावर स्टेशनहरूको क्षमता विस्तार गर्न, तर्कसंगत शक्ति विनियोजन र सुधारिएको विद्युत आपूर्ति विश्वसनीयता सक्षम गर्न थप्न सकिन्छ। Zhejiang Deyan इलेक्ट्रिकले ग्राहकहरूको एकल-लाइन रेखाचित्र अनुसार पूर्ण-सेट क्याबिनेट समाधान डिजाइन, एसेम्बली र पूर्ण-स्कोप कारखाना परीक्षणहरू पूरा गर्न सक्छ, ताकि विदेशी परियोजनाहरूको लागि साइट कमिसनिङको दबाब कम गर्न।

3. सर्किट नियन्त्रण: सर्किट ब्रेकर ट्रक मार्फत सर्किट स्विच

भ्याकुम-सर्किट-ब्रेकर ट्रक KYN28-12 को कोर नियन्त्रण घटक हो। यसमा तीन पदहरू छन्:

• सेवा स्थिति: सामान्य बिजुली आपूर्तिको लागि प्राथमिक सर्किट बन्द;
• परीक्षण स्थिति: उच्च भोल्टेज बिना डिबगिङको लागि माध्यमिक नियन्त्रण सर्किटहरू सक्रिय रहँदा प्राथमिक सर्किट अलग हुन्छ;
• पद हटाइयो: मर्मत र प्रतिस्थापन सुविधाको लागि पूर्ण ग्याल्भेनिक अलगावको लागि ट्रक पूर्ण रूपमा निकालियो।

दुबै स्थानीय म्यानुअल अपरेशन र रिमोट इलेक्ट्रिक क्लोजिंग/ट्रिपिंग सर्किट स्विचिंग र लोड ट्रान्सफरको लागि उपलब्ध छन्। एक पूर्ण मेकानिकल "पाँच-रोकथाम" इन्टरलक प्रणालीले अपरेटर त्रुटिको कारणले सुरक्षा खतराहरू हटाउने, प्रत्यक्ष कम्पार्टमेन्टहरूमा ट्रक सम्मिलित/भार अन्तर्गत वा ढोका खोल्ने जस्ता खराब कार्यहरूलाई रोक्छ। Deyan इलेक्ट्रिकले सुरक्षित र भरपर्दो अन-साइट सञ्चालन सुनिश्चित गर्न कारखाना डेलिभरी अघि मेकानिकल इन्टरलकहरूको पूर्ण-वस्तु प्रमाणिकरण सञ्चालन गर्दछ।

4. सर्किट संरक्षण: दोष-सर्किट अलगावको लागि बहु-स्तरीय दोष शमन

मेकानिकल इन्टरलकहरू र बौद्धिक नियन्त्रण प्रणालीहरूले भ्याकुम सर्किट ब्रेकरहरूसँग सर्ट-सर्किट, ओभरलोड, पृथ्वी-दोष र असामान्य भोल्टेज सहित साझा वितरण त्रुटिहरू ह्यान्डल गर्न समन्वय गर्दछ:

• तत्काल सर्ट सर्किट संरक्षण: दोषपूर्ण सर्किटहरू अलग गर्न र दोष प्रसारलाई रोक्न सर्ट-सर्किट घटनामा मिलिसेकेन्ड भित्रको यात्राहरू;
• अधिभार संरक्षण: केबल र उपकरणहरूमा अत्यधिक तताउने क्षतिबाट बच्न दिगो ओभरलोड अन्तर्गत ढिलो ट्रिपिङ;
• पृथ्वी-गल्ती संरक्षण: सिंगल-फेज अर्थ त्रुटिहरू पत्ता लगाउँदछ र चुहावट जोखिमहरू विरुद्ध ट्रिपिङ वा अलार्म ट्रिगर गर्दछ;
• ओभर-भोल्टेज / कम-भोल्टेज सुरक्षा: PTs मार्फत बसबार भोल्टेज निगरानी गर्दछ र भोल्टेज थ्रेसहोल्ड भन्दा बढि हुँदा पावर काट्छ, गम्भीर भोल्टेज उतार-चढ़ाव भएका विदेशी ग्रिडहरूको लागि उपयुक्त।

कम्पार्टमेन्टलाइज्ड मेटल-क्लोड डिजाइनले एकल डिब्बा भित्र आन्तरिक आर्कहरू सीमित गर्दछ, सिंगल-पोइन्ट गल्तीहरूलाई सम्पूर्ण बसबारमा फैलिनबाट रोक्न र स्वस्थ सर्किटहरूको लागि बिजुली आपूर्ति कायम राख्छ। मुख्यधारा घरेलु र अन्तर्राष्ट्रिय सुरक्षा रिले विभिन्न देशहरूको प्राविधिक विशिष्टताहरू पूरा गर्न कन्फिगर गर्न सकिन्छ।

5. सर्किट निगरानी: बौद्धिक सञ्चालन र मर्मतका लागि वास्तविक-समय डाटा अधिग्रहण

वर्तमान ट्रान्सफर्मरहरू (CTs), भोल्टेज ट्रान्सफर्मरहरू (PTs), स्मार्ट मिटरहरू, प्रत्यक्ष-लाइन सूचकहरू र सुरक्षा एकाइहरूद्वारा सर्किट अनुगमन सहकारी रूपमा कार्यान्वयन गरिन्छ। CTs ले सर्किट करेन्ट सङ्कलन गर्दछ जबकि PTs ले बसबार भोल्टेज प्राप्त गर्दछ। परिचालन डेटा माध्यमिक उपकरण र सुरक्षा उपकरणहरूमा प्रसारित गरिन्छ। अपरेटरहरूले भोल्टेज, वर्तमान, पावर र सर्किट ब्रेकर स्थिति सहित वास्तविक-समय प्यारामिटरहरू पढ्न सक्छन्; प्रणालीले त्रुटि घटनाहरू रेकर्ड गर्दछ र अलार्म संकेतहरू आउटपुट गर्दछ। प्रत्यक्ष-लाइन संकेतकहरूले ऊर्जायुक्त उच्च-भोल्टेज कम्पार्टमेन्टहरूको स्पष्ट दृश्य चेतावनी दिन्छ। निश्चित कन्फिगरेसनहरूले टाढाको डेटा पहुँच र स्थिति अनुगमनको लागि SCADA जडानलाई समर्थन गर्दछ, विदेशी परियोजनाहरूको लागि साइट O&M कार्यभार कम गर्दै। Deyan इलेक्ट्रिकले विदेशी EPC इन्जिनियरहरूका लागि निर्माण समन्वयलाई सहज बनाउन सहायक कागजातहरूको रूपमा पूर्ण माध्यमिक योजनाबद्ध रेखाचित्रहरू र तारहरू रेखाचित्रहरू आपूर्ति गर्न सक्छ।

6. विदेशी व्यापार परियोजनाहरूका लागि फाइदाहरू

• वातावरणीय अनुकूलन क्षमता: मानक सञ्चालन तापमान दायरा: ‑15 ℃ ~ +40 ℃; उच्च-उचाइ, उच्च-तापमान, आर्द्र र धुलो वातावरणको लागि डेरेटेड अनुकूलन डिजाइनहरू।
• अनुपालन र प्रमाणीकरण: IEC 62271 अन्तर्राष्ट्रिय मापदण्डमा निर्मित। CE, ISO 9001 र अन्य प्रमाणपत्रहरू परियोजना स्वीकृति र भन्सार क्लियरेन्सको लागि उपलब्ध छन्।
• मोड्युलर निर्माण: CNC द्वारा प्रशोधन गरिएको जस्ती-एल्युमिनियम स्टिल पानाहरूबाट क्याबिनेट जम्मा गरियो। सरल स्थापना; मोड्युलर ट्रकहरूले स्पेयर-पार्ट प्रतिस्थापनलाई सजिलो बनाउँदछ र मर्मत लागत घटाउँछ।
• एक-स्टप सेवा: स्कोपले समाधान डिजाइन, निर्माण, कारखाना परीक्षण, समुद्री-योग्य प्याकेजिङ्ग र प्राविधिक-कागजात डेलिभरी समावेश गर्दछ। OEM / ODM अनुकूलन समर्थित छ। सुरक्षा वर्ग, सर्किट कन्फिगरेसन र 50 Hz / 60 Hz आवृत्ति आवश्यकता अनुसार अनुरूप गर्न सकिन्छ।

सारांश

KYN28‑12 स्विचगियरले आगमन-फिड एकाइहरू मार्फत विद्युत ऊर्जा प्राप्त गर्दछ र बसबार प्रणालीहरू मार्फत शक्ति वितरण गर्दछ। भ्याकुम-सर्किट-ब्रेकर ट्रकहरूले सर्किट नियन्त्रण प्रदर्शन गर्दछ; माइक्रोप्रोसेसर-आधारित सुरक्षा रिले त्रुटि सुरक्षा महसुस गर्छ; CTs, PTs र माध्यमिक बुद्धिमान कम्पोनेन्टहरूले सर्किट अनुगमन सक्षम गर्दछ। यी पाँच कार्यहरूको समन्वयले 12 kV पावर-वितरण प्रणालीको सुरक्षित र भरपर्दो सञ्चालनको ग्यारेन्टी दिन्छ। मूल उपकरण निर्माताको रूपमा,Zhejiang Deyan इलेक्ट्रिक कं, लिमिटेडविदेशी मध्यम-भोल्टेज वितरण परियोजनाहरूको लागि भरपर्दो साझेदारको रूपमा सेवा गर्दै, KYN28-12 स्विचगियरको लागि पूर्ण अनुकूलित र आपूर्ति सेवाहरूको साथ विदेशी EPC र इन्जिनियरिङ ठेकेदारहरू प्रदान गर्न सक्छ।
