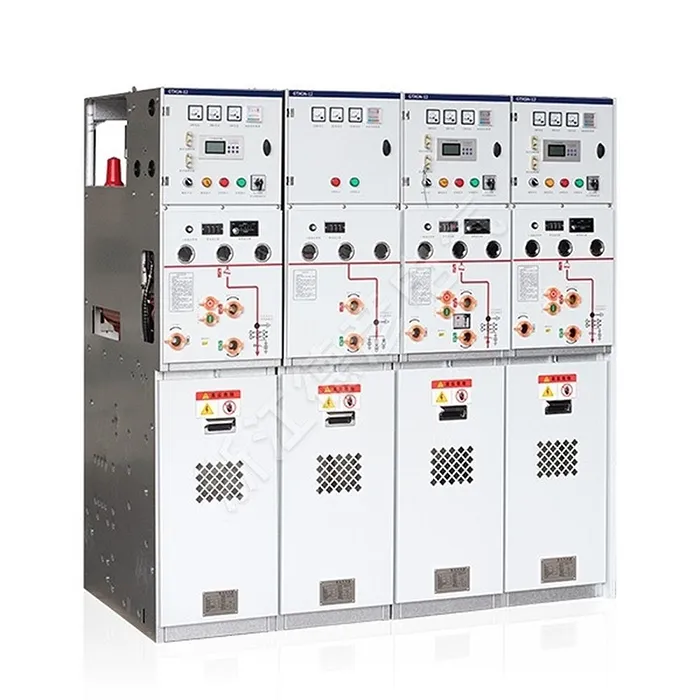

एसी मेटल-इन्सुलेटेड रिंग मेन स्विचगियर

Deyan इलेक्ट्रिक एकीकृत R&D, उत्पादन र सेवा संग एक पेशेवर औद्योगिक विद्युत आपूर्तिकर्ता हो। AC मेटल-इन्सुलेटेड रिंग मेन स्विचगियर भरपर्दो 10-12kV सेकेन्डरी पावर वितरणको लागि कम्प्याक्ट, एयर-इन्सुलेटेड इकाई हो। रिंग मुख्य प्रणालीहरूको लागि डिजाइन गरिएको, यसले सुरक्षित लोड स्विचिङ, दोष अलगाव, र निरन्तर बिजुली आपूर्ति सुनिश्चित गर्दछ। यसको बलियो, मोड्युलर डिजाइनले सजिलो मर्मतसम्भार प्रदान गर्दछ र सहरी ग्रिडहरू, औद्योगिक सम्पदाहरू, र भरपर्दो र लागत-प्रभावी नेटवर्क कार्यसम्पादन चाहिने व्यावसायिक परिसरहरूको लागि उपयुक्त छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एसी मेटल-इन्सुलेटेड रिंग मेन स्विचगियर पूर्ण रूपमा इन्सुलेटेड, सिल गरिएको र मर्मत-रहित समाधान हो। यो एकाईले सबै जीवित भागहरूलाई एकल इपोक्सी-मोल्डेड ब्लकमा एकीकृत गर्दछ, कठोर वातावरणमा पूर्ण प्रतिरक्षा सुनिश्चित गर्दछ। भरपर्दो रिङ मेन युनिट सहरी ग्रिडदेखि सुरुङ र एयरपोर्टहरू जस्ता माग गर्ने साइटहरूमा विविध अनुप्रयोगहरूको लागि उपयुक्त छ। यसको कम्प्याक्ट र सुरक्षित डिजाइनको साथ, यो ठोस-इन्सुलेटेड स्विचगियरले परिचालन विश्वसनीयता र सुरक्षाको ग्यारेन्टी दिन्छ।

उत्पादन प्यारामिटर (विशिष्टता)

परियोजना	एकाइ	प्यारामिटरहरू
दिनचर्या
मूल्याङ्कन भोल्टेज	kV	12
मूल्याङ्कन गरिएको आवृत्ति	Hz	50
पावर आवृत्ति भोल्टेज सामना	kV/मिनेट	४२/४८
बिजुली आवेग भोल्टेज	kV	७५/८५
आर्क अवधि	S	≥०.५
कम्पोनेन्टहरूका लागि आईपी मूल्याङ्कन (मिटरिङ क्याबिनेटहरू बाहेक)		IP67
संलग्न संरक्षण मूल्याङ्कन		IP4X
कम्पार्टमेन्ट संरक्षण मूल्याङ्कन		IP2X
अपरेटिङ पावर सप्लाई भोल्टेज	V	DC24, 48, 110, 220
अपरेटिङ पावर सप्लाई भोल्टेज	V	AC110, 220
बसबार प्रणाली
मूल्याङ्कन गरिएको वर्तमान	A	६३०(१२५०)
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	kA/s	२०/४(२५/४)
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध	kA	५०(६३)
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध	kA	50
स्विच एकाइ लोड गर्नुहोस्
मूल्याङ्कन गरिएको वर्तमान	A	630
मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान	KA	50
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	KA/S	२०/४
लोड स्विच मेकानिकल जीवन	दोस्रो
लोड स्विचहरूको विद्युतीय जीवन	दोस्रो	E3
आंशिक डिस्चार्ज	पीसी	≤५
सर्किट ब्रेकर युनिट
मूल्याङ्कन गरिएको वर्तमान	A	६३०(१२५०)
मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान	KA	२०(२५)

परियोजना	एकाइ	प्यारामिटरहरू
मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान	kA	५०(६३)
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	kA/S	२०/४(२५/४)
सर्किट ब्रेकरहरूको मेकानिकल जीवन	दोस्रो	20000
सर्किट ब्रेकरहरूको सेवा जीवन	दोस्रो	E2
मूल्याङ्कन गरिएको सञ्चालन अनुक्रम		0-0.3s-CO-180s-CO
आंशिक डिस्चार्ज	पीसी	≤५
लोड स्विच-फ्यूज संयोजन विद्युतीय एकाइ
मूल्याङ्कन गरिएको वर्तमान (अधिकतम)	A	200
मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान	kA	31.5
मूल्याङ्कन गरिएको वर्तमान (अधिकतम)	KA	80
आंशिक डिस्चार्ज	पीसी	3150
स्विच विच्छेद गर्नुहोस्
मूल्याङ्कन गरिएको वर्तमान	A	६३०/१२५०
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	KA	२०/२५
मूल्याङ्कन गरिएको छोटो-समय अवधि	S	4
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध	kA	५०/६३
यान्त्रिक जीवन	दोस्रो	3000
ग्राउन्डिङ स्विच
मूल्याङ्कन गरिएको वर्तमान	A	६३०/१२५०
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	K	२०/२५
मूल्याङ्कन गरिएको छोटो-समय अवधि	S	4
मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध	k	५०/६३
मूल्याङ्कन गरिएको सर्ट-सर्किट क्लोजिङ वर्तमान (पीक)	KA	50
मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान चक्रहरू	दोस्रो	2
यान्त्रिक जीवन	दोस्रो	3000

उत्पादन सुविधा र आवेदन

आवेदन साइटहरू

परिष्कृत सुरक्षा र इको-मित्रताको लागि ठोस इन्सुलेशन

कम्प्याक्ट र स्पेस सेभिङ डिजाइन

प्रतिकूल परिस्थितिहरूमा उच्च विश्वसनीय

मर्मत-मुक्त सञ्चालन

लचिलो र विस्तार योग्य कन्फिगरेसन

◇ कम्प्याक्ट माध्यमिक सबस्टेशनहरू

◇ साना औद्योगिक र खानी उद्यमहरू

◇ पवन उर्जा प्लान्टहरू

◇ होटल, सपिङ मल, कार्यालय भवन, व्यापारिक केन्द्र, आदि।

◇ C- लोड स्विच एकाइ

◇ D- प्रत्यक्ष केबल जडान एकाइ

◇ De- ग्राउन्डिङ स्विचको साथ प्रत्यक्ष केबल जडान एकाइ

◇ F- लोड स्विच-फ्यूज संयोजन एकाइ

◇ V- भ्याकुम सर्किट ब्रेकर इकाई

AC Metal-Insulated Ring Main Switchgear
