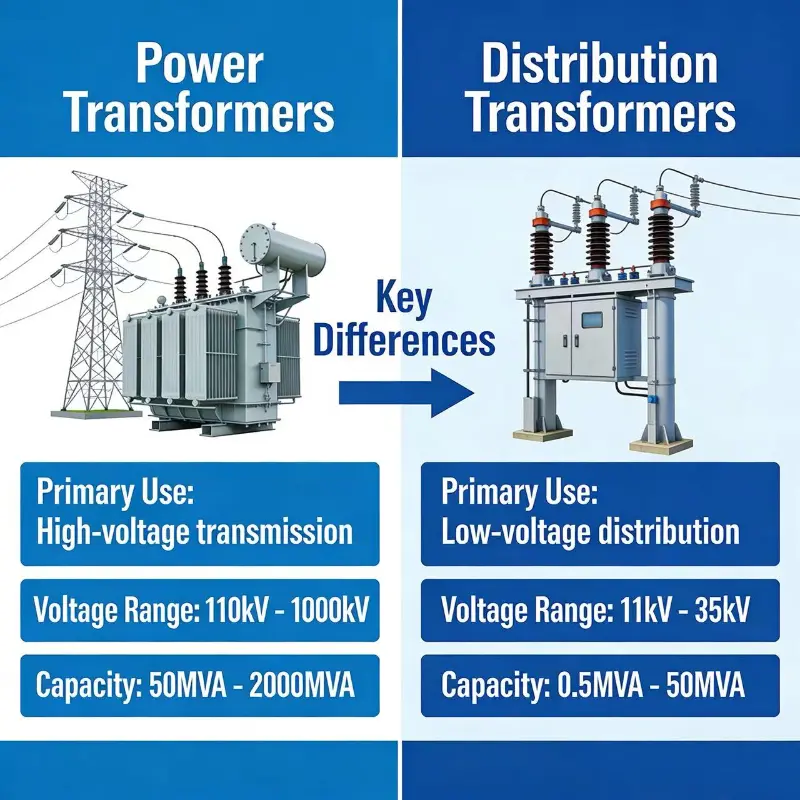

पावर ट्रान्सफर्मर र वितरण ट्रान्सफर्मरमा के फरक छ?

पावर ट्रान्सफर्मरहरू मुख्यतया ट्रान्समिशन नेटवर्कमा जडान हुन्छन् जहाँ तिनीहरू मूलतया उच्च भोल्टेजमा प्रयोग गरिन्छ, जबकि वितरण ट्रान्सफर्मरहरू वितरण अन्तमा प्रयोग गरिन्छ त्यसैले तिनीहरूले सधैं कम भोल्टेज स्तरको सामना गर्छन्।

अब मतभेदहरूमा आउनुहोस्

1. तिनीहरू प्रसारण नेटवर्कमा प्रयोग हुने भएकाले तिनीहरू सामान्यतया > 33 KV मा सञ्चालन हुन्छन् जबकि वितरण ट्रान्सफर्मरहरू सामान्यतया <33 KV मा जडान हुन्छन्।

2. उच्च भोल्टेज रेटिङका ​​कारण विद्युत ट्रान्सफर्मरको इन्सुलेशन स्तर धेरै उच्च छ भने वितरण ट्रान्सफर्मरको न्यून छ।

3. पावर ट्रान्सफर्मरहरूमा लोड उतार-चढ़ाव कम हुन्छ जबकि वितरण ट्रान्सफर्मरहरूमा बढी हुन्छ किनभने तिनीहरू सीधै लोडसँग जोडिएका हुन्छन्।

4. पावर ट्रान्सफर्मरतिनीहरूले 24 घण्टाको लागि Cu हानि र फलामको हानि सहन सक्ने गरी डिजाइन गरिएको छ त्यसैले तिनीहरूको कूलिंग मेकानिजम धेरै बलियो हुन्छ जबकि वितरण ट्रान्सफर्मरमा लोड साइकलको आधारमा cu घाटा हुन्छ जबकि फलामको क्षति सधैं हुन्छ।

5. पावर ट्रान्सफर्मरहरू डिजाइन गर्दा यो ध्यान दिइन्छ कि पूर्ण लोडिङमा यसको क्यू नोक्सान कम छ। वितरण ट्रान्सफर्मरमा फलामको घाटा न्युनतम राखिएको छ ।

6. पावर ट्रान्सफर्मरहरूमा रेटिङहरू उच्च हुन्छन् त्यसैले हामीले सुपीरियर कोरलाई CRGO स्टील कोरको रूपमा प्रयोग गर्छौं जबकि वितरण ट्रान्सफर्मरहरूमा अमोर्फस स्टिल प्रयोग गरिन्छ।

7. CRGO STEEL ले प्रति युनिट तौल बढी प्रवाह बोक्न सक्ने भएकाले विद्युत ट्रान्सफर्मरको विशेष तौल वितरण ट्रान्सफर्मरको भन्दा कम हुन्छ।

8. पावर ट्रान्सफर्मरहरू पूर्ण लोडमा अधिकतम दक्षता प्राप्त गर्न डिजाइन गरिएका छन्। तसर्थ अधिकतम दक्षताको अवस्था अनुसार - पावर ट्रान्सफर्मरको पूर्ण लोड तामाको हानि = फलामको हानि।

वितरण ट्रान्सफर्मरमा हुँदा हामीले यसलाई औसतको रूपमा मूल्याङ्कन गरिएको आउटपुटको 70 - 75 प्रतिशतसम्म लोड गरिएको मान्दछौं त्यसैले यसलाई अधिकतम दक्षताको सूत्र अनुसार 70 - 75 प्रतिशतमा अधिकतम दक्षता हासिल गर्न डिजाइन गरिएको छ -

पूर्ण लोड तामा हानि = 2* फलामको हानि।

सूत्र- ट्रान्सफर्मरमा अधिकतम दक्षताका लागि (x ^2 * cu loss = iron loss) जहाँ x ट्रान्सफर्मर लोड हुँदैछ।

1. तसर्थ पावर ट्रान्सफर्मरको लोडिङ 100% हुन्छ त्यसैले Cu loss = iron loss।

2. वितरण ट्रान्सफर्मरको लागि लोडिङ 70% छ त्यसैले 0.7 ^ 2 * Cu loss = फलामको कमी त्यसैले Cu loss = 2 * फलामको क्षति।
